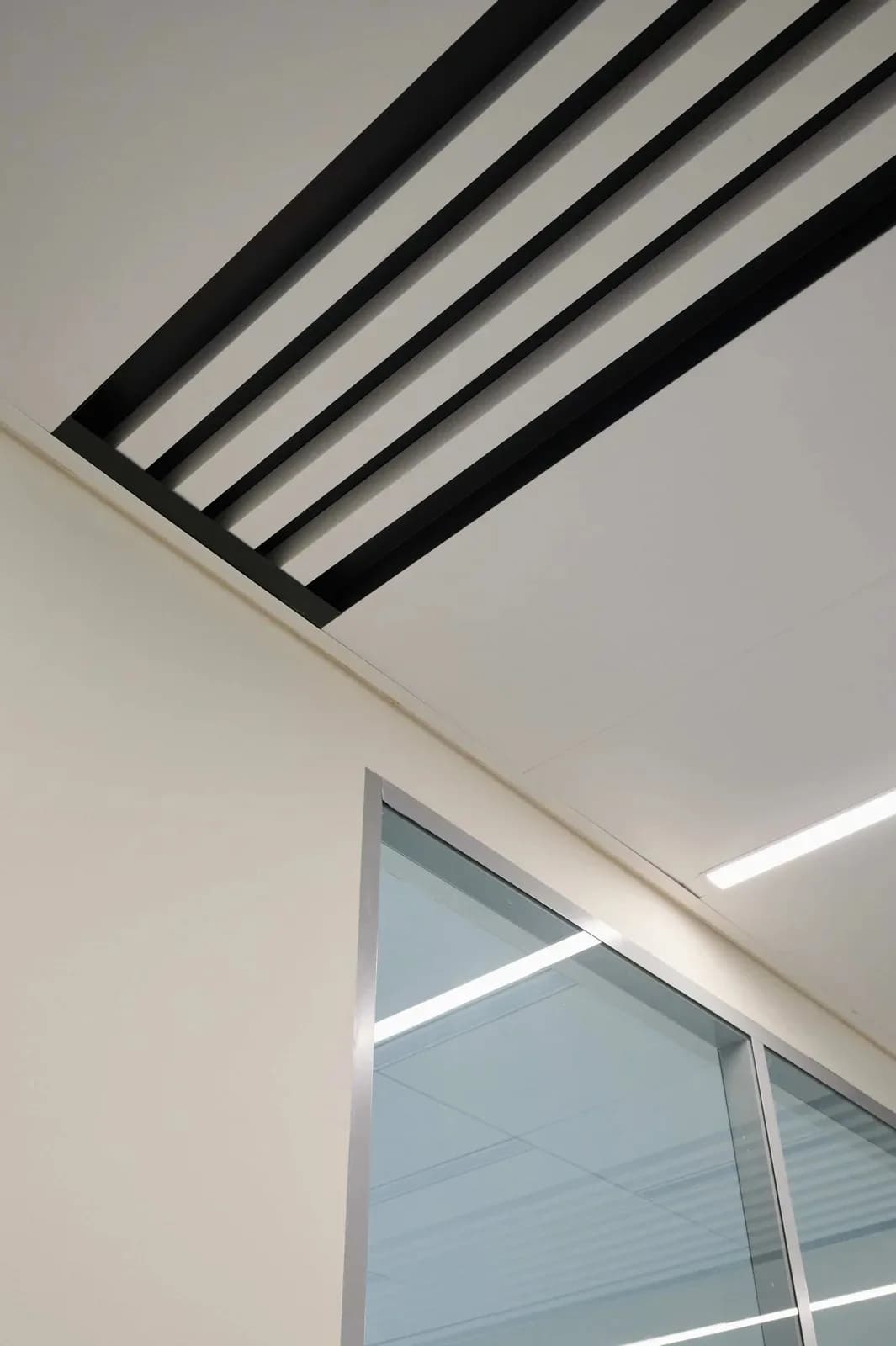

Рейка-ламель: как глубокий профиль закрывает потолок, оставляя доступ к инженерии

У реечного потолка есть свойство, из-за которого его выбирают там, где, казалось бы, нужен сплошной: он одновременно закрытый и открытый. Снизу — плоскость с ритмом, сверху — свободный доступ к каждому метру инженерии. Никакого противоречия здесь нет, работает простая геометрия, и её можно посчитать заранее, а не выяснять на смонтированном объекте.

Разберём, как это устроено и за счёт чего глубокая рейка — 30×50, 40×50, 50×50 — даёт эффект ламели.

Угол, на котором потолок закрывается

Возьмите два соседних профиля. Между ними просвет шириной с зазор, глубиной со стенку рейки. Пока вы смотрите строго вверх, вы видите сквозь этот просвет всё, что над потолком. Стоит отклонить взгляд, и линия зрения упирается в боковую стенку соседней рейки — просвет исчезает.

Момент, когда это происходит, считается без сложностей. Потолок смыкается, когда отношение зазора к глубине перестаёт пропускать луч: угол от вертикали равен арктангенсу зазора, делённого на глубину.

Глубина профиля	Зазор	Угол смыкания от вертикали	На каком удалении потолок уже сплошной*
50 мм	20 мм	21,8°	0,6 м
50 мм	30 мм	31,0°	0,9 м
50 мм	50 мм	45,0°	1,5 м
30 мм	20 мм	33,7°	1,0 м
30 мм	30 мм	45,0°	1,5 м

* Для потолка на высоте 3 метра и глаз на высоте 1,5 метра — то есть потолок в полутора метрах над взглядом. Цифра показывает, насколько далеко от точки прямо над головой потолок читается сплошным.

Что из этого следует практически. При глубине 50 мм и стандартном зазоре 20 мм открытым потолок остаётся в круге радиусом около шестидесяти сантиметров вокруг наблюдателя. Всё остальное — сплошная плоскость. Человек, идущий по коридору, видит открытый потолок только у себя над головой и никогда не смотрит туда: он смотрит вперёд, а впереди потолок закрыт.

При глубине 30 мм этот круг вырастает до метра. Разница кажется небольшой, но в помещении шириной три метра она означает, что открытая зона занимает две трети ширины вместо трети.

Три глубоких сечения каталога

В линейке RUFER Cube глубину 50 мм имеют три позиции: 30×50, 40×50 и 50×50. Первое число, напомню, ширина видимой полки, второе — глубина.

Сечение	0,4 мм RAL 9003	0,5 мм RAL 9003 / 9005	0,45 мм декор под дерево
30×50	242 ₽	282 ₽	386 ₽
40×50	266 ₽	302 ₽	414 ₽
50×50	281 ₽	323 ₽	442 ₽

Все три закрываются на одном и том же угле — 21,8° при зазоре 20 мм, — потому что глубина у них одинаковая. Различаются они ритмом снизу и расходом: при зазоре 20 мм на квадратный метр уйдёт 20,0 погонных метра рейки 30×50, 16,7 метра рейки 40×50 и 14,3 метра рейки 50×50.

Самое интересное сечение из трёх — 30×50. Снизу оно выглядит как мелкая тридцатка, то есть даёт частый негрубый ритм, а работает как глубокая ламель. За «закрытость» здесь доплачивают 80 ₽ на погонном метре относительно 30×30 (282 против 202) и не меняют рисунок вообще.

Этот приём регулярно проходит мимо внимания. Когда заказчик хочет, чтобы потолок выглядел плотнее, первый импульс — сузить зазор, то есть увеличить метраж и смету. Увеличить глубину дешевле: метраж остаётся прежним, растёт только цена метра.

Посчитаем на квадрате при зазоре 20 мм:

• 30×30 с зазором 20 мм — 4 040 ₽/м², потолок закрывается на 33,7°;
• 30×30 с зазором 10 мм — 6 060 ₽/м², закрывается на 18,4°;
• 30×50 с зазором 20 мм — 5 640 ₽/м², закрывается на 21,8°.

Чтобы получить плотную плоскость, глубина обходится дешевле сужения зазора — и при этом не превращает потолок в сплошной щит, через который нечем дышать вентиляции и некуда светить свету.

Свет: главный побочный эффект глубины

Глубокая рейка работает со светом иначе, чем мелкая, и это стоит учитывать до того, как согласован проект освещения.

Линейные светильники между рядами. На глубоком профиле светильник оказывается утопленным: стенки реек экранируют его с боков, и свет идёт вниз узким пучком, почти без бокового рассеивания. Получается подчёркнуто графичная световая линия — эффект, ради которого приём и применяют. Обратная сторона: общая освещённость помещения падает, и светильников понадобится больше, чем на мелкой рейке.

Точечные светильники в плоскости рейки. Здесь глубина помогает: профиль скрывает корпус, и снизу виден только рассеиватель.

Тень в просвете. Чем глубже рейка, тем темнее просвет — свет в него не заходит. Поэтому на глубоком профиле запотолочное пространство почти не читается даже там, где потолок формально открыт. Именно из-за этого гребёнка делается чёрной, RAL 9005: её видно в просветах, и тёмная она уходит в тень вместе со всем остальным.

Блики на полке. Это про широкие сечения. У 50×50 полка отражает заметно больше света, чем у 30×50, и на полуматовом покрытии по ней идут блики от светильников. Решается глубоким матом: на мокапе для ЖК SOUL мы делали 50×50 длиной 1 710 мм из стали 0,5 мм в NCS S 8000-N ультрамат именно поэтому.

Вертикальные плоскости

Ламельный эффект не привязан к потолку. Та же рейка ставится вертикально — на стену или отдельно стоящей секцией, — и геометрия работает одинаково, только угол считается уже в плане, а не в разрезе.

Практически это значит вот что. Секция из глубокой рейки, поставленная поперёк прохода, при взгляде вдоль прохода читается сплошной стенкой, а при взгляде поперёк — пропускает свет и вид. Получается экран, который закрывает зону от посторонних глаз и при этом не делает её тёмной и глухой.

Чем глубже профиль, тем меньше угол, на котором экран становится непрозрачным. На 50×50 с зазором 50 мм — 45 градусов: половину сектора закрыто, половина открыта. На 30×50 с зазором 20 мм — 21,8 градуса, экран почти глухой.

Крепление вертикальных конструкций считается отдельно и под задачу: подсистема Cube рассчитана на подвесной потолок, а стойка или пристенная обшивка — это уже узел под конкретный проект. Такие вещи мы делаем по чертежу, но проектирует их проектировщик объекта, а собирает монтажная организация.

Когда глубокая рейка не нужна

• Когда над потолком специально красиво. Чёрная крашеная плита, ровные линии лотков, аккуратные воздуховоды — всё это глубокий профиль закроет. Платить за глубину, чтобы спрятать то, за что уже заплатили, смысла нет.
• Когда критична высота. Разница между 30 и 50 мм глубины — два сантиметра. В большинстве проектов это не аргумент, но при реконструкции с жёсткой отметкой чистого потолка сантиметры собирают отовсюду.
• Когда нужен максимум света. Глубокий профиль экранирует боковой свет, и на одинаковой раскладке помещение с глубокой рейкой будет темнее.
• Когда бюджет решает всё. Глубина стоит денег: 30×50 дороже 30×30 на сорок процентов за погонный метр.

Коротко

Глубина профиля определяет угол, на котором потолок перестаёт быть проницаемым. 50 мм при зазоре 20 мм дают 21,8 градуса от вертикали — то есть сплошную плоскость всюду, кроме круга радиусом около шестидесяти сантиметров над головой.

Глубиной управляют плотностью потолка, не трогая рисунок снизу и не увеличивая метраж. Это дешевле, чем добиваться того же сужением зазора.

Три глубоких сечения каталога: 30×50, 40×50 и 50×50, цены от 242 до 442 ₽ за погонный метр в зависимости от толщины и исполнения. Складские цвета — RAL 9003, RAL 9005 и декор под дерево, остальное по RAL и NCS со сроком 18–20 рабочих дней вместо 10–15. Хлыст 3 000 мм, упаковка 10 штук, минимальный заказ от 1 000 погонных метров.

Производство и склад в Балашихе. Доставка по России за счёт заказчика, самовывоз по доверенности или с печатью. Гарантия 5 лет на геометрию и покрытие от даты отгрузки, НДС 22%. Монтаж не выполняем: мы производитель и поставщик, сборку ведёт монтажная организация заказчика, а разобранные здесь узлы нужны ей и проектировщику.
