Вентиляция в реечном потолке: диффузоры, решётки и воздух, который идёт сквозь просветы

Главное отличие от сплошного потолка

Реечный потолок не герметичен. Между рядами открытые просветы, и воздух проходит через них свободно.

Из этого следует несколько практических вещей.

Вытяжка может работать без решёток вообще. Если вытяжной клапан стоит выше плоскости реек, воздух уходит в него через просветы. Решётка на виду не нужна. Это снимает с потолка целый класс элементов и целый класс согласований.

Перетоки не требуют специальных решений. Там, где в сплошном потолке нужны переточные решётки, в реечном воздух идёт сам.

Запотолочное пространство вентилируется. В сплошном потолке над плоскостью образуется замкнутый объём, в котором собирается тёплый воздух. В реечном он сообщается с помещением.

Но и пыль идёт в обе стороны. Если над потолком не убрано, потоки принесут это вниз. Ещё один довод за то, чтобы запотолочное пространство было приведено в порядок — как и за покраску плиты, о которой мы пишем в каждой статье.

Приточные устройства: три варианта

С притоком сложнее — его нельзя «просто выпустить через просветы», нужна направленность и заданная скорость.

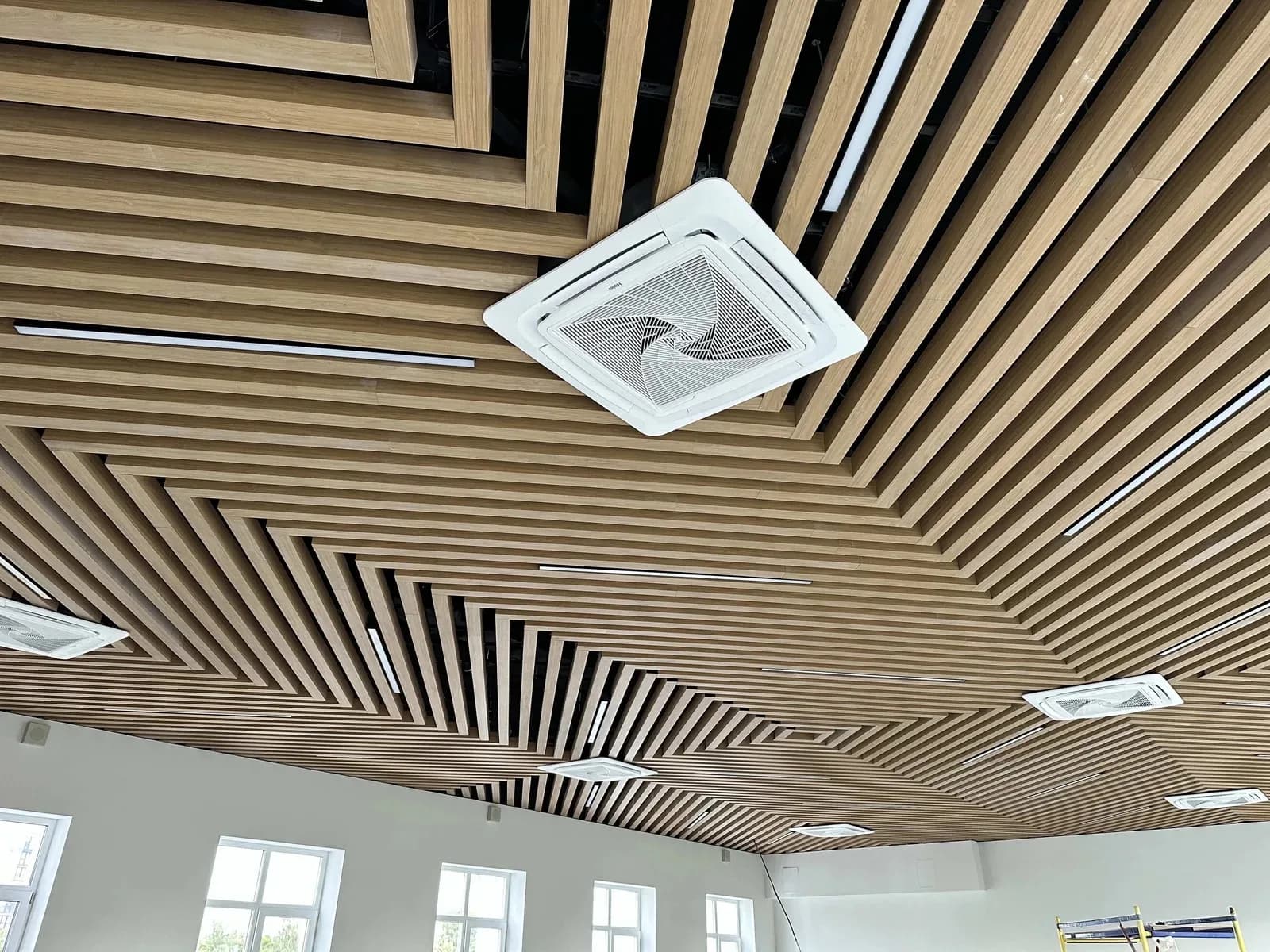

1. Кассетный диффузор в вырезе. Классическое решение: из плоскости вынимается участок реек, в него встаёт диффузор. Именно это видно на фотографии к статье — кассетный диффузор вписан в раскладку.

Что требуется: место под целый прямоугольник и рама, на которую диффузор опирается. Рама решается проектом — это не позиция каталога рейки.

2. Щелевой диффузор вдоль ряда. Самое изящное решение для реечного потолка. Щелевой диффузор по пропорциям совпадает с ритмом реек и встаёт в просвет или вместо ряда. Снизу читается как ещё одна линия в общем рисунке.

3. Устройство выше плоскости реек. Диффузор или решётка ставятся над потолком, воздух идёт вниз через просветы. Решение подходит для вытяжки и для приточных систем с невысокой скоростью; для мощного холодного притока — нет, поток будет неуправляемым.

Почему это решается в раскладке, а не на объекте

Три причины, и все три стоят денег, если про них забыть.

Прямоугольник должен куда-то влезть. Диффузор 600 × 600 мм в поле реек с шагом 60 мм занимает ровно десять шагов. Если его ось не совпадает с шагом, по краям выреза останутся обрезанные просветы — узкие щели, которые читаются как брак.

Рама диффузора опирается на несущую. Значит, гребёнки вокруг выреза надо расставить с учётом этого узла. Задним числом это означает переделку подсистемы.

На фигурных раскладках вырез не прямоугольный. В ёлочке или концентрическом ромбе рейки не параллельны, и место под диффузор — фигура, посчитанная под конкретную точку. Сдвинуть её на двадцать сантиметров нельзя: изменятся длины всех соседних рядов.

Практический вывод: раскладка реек, раскладка света и раскладка вентиляции выпускаются вместе. Это один лист, а не три очереди согласований.

Где ставить диффузор в реечном потолке

Несколько соображений из практики.

По оси ряда, а не между. Вырез, совпадающий с границами просветов, выглядит намеренным. Вырез, попавший на середину рейки, — нет.

Не на пересечении с линией света. Диффузор и линейный светильник в одном просвете конкурируют за место и за внимание.

Подальше от края поля. У примыкания к стене место под целый прямоугольник может просто не остаться, а в криволинейном контуре это видно только на раскладке.

С учётом обслуживания. Диффузор чистят и регулируют. Рейки вокруг него снимаются руками, и это удобно — но только если к ним есть доступ, а не если над ними в упор проходит воздуховод.

Плюс, о котором стоит сказать эксплуатации

Доступ к воздуховоду, к гибкой вставке, к регулирующему клапану в реечном потолке не требует вскрытия.

Рейка защёлкнута на гребёнку без крепежа: сняли руками нужный участок, сделали работу, поставили обратно с той же геометрией. Металл не крошится по кромке и не боится прикосновений.

На гипсокартонном потолке та же операция — вырезать, восстановить, зашпаклевать, покрасить, и место ремонта при боковом свете всё равно будет видно. На минеральной плите плиты после нескольких снятий начинают выглядеть уставшими.

Для здания, где вентиляцию обслуживают по регламенту, за срок службы разница набегает ощутимая. Это один из главных доводов в пользу реечного потолка в общественных зданиях — и он не эстетический.

Что должно быть в проекте

1. Тип и габариты каждого приточного и вытяжного устройства.
2. Привязка к осям раскладки реек, а не к осям помещения.
3. Узел опирания рамы диффузора на несущую.
4. Решение по вытяжке: через просветы или через решётки.
5. Отметки воздуховодов — от них зависит, влезет ли всё в высоту узла.
6. Точки доступа для обслуживания.

Коротко

Реечный потолок не герметичен: воздух проходит через просветы. Вытяжка часто работает без видимых решёток вовсе, перетоки не требуют отдельных элементов.

Приток решается тремя способами: кассетный диффузор в вырезе, щелевой диффузор вдоль ряда (лучше всего подходит по пропорциям), устройство выше плоскости с выпуском через просветы.

Вырез под диффузор считается в раскладке: он должен быть кратен шагу, а его рама — опираться на несущую.

Раскладка реек, света и вентиляции — один лист, а не три очереди.

Доступ к вентиляции не требует вскрытия потолка: рейки снимаются руками и ставятся обратно без следа.
