Спринклеры, извещатели и оповещатели в реечном потолке: что меняет открытая плоскость

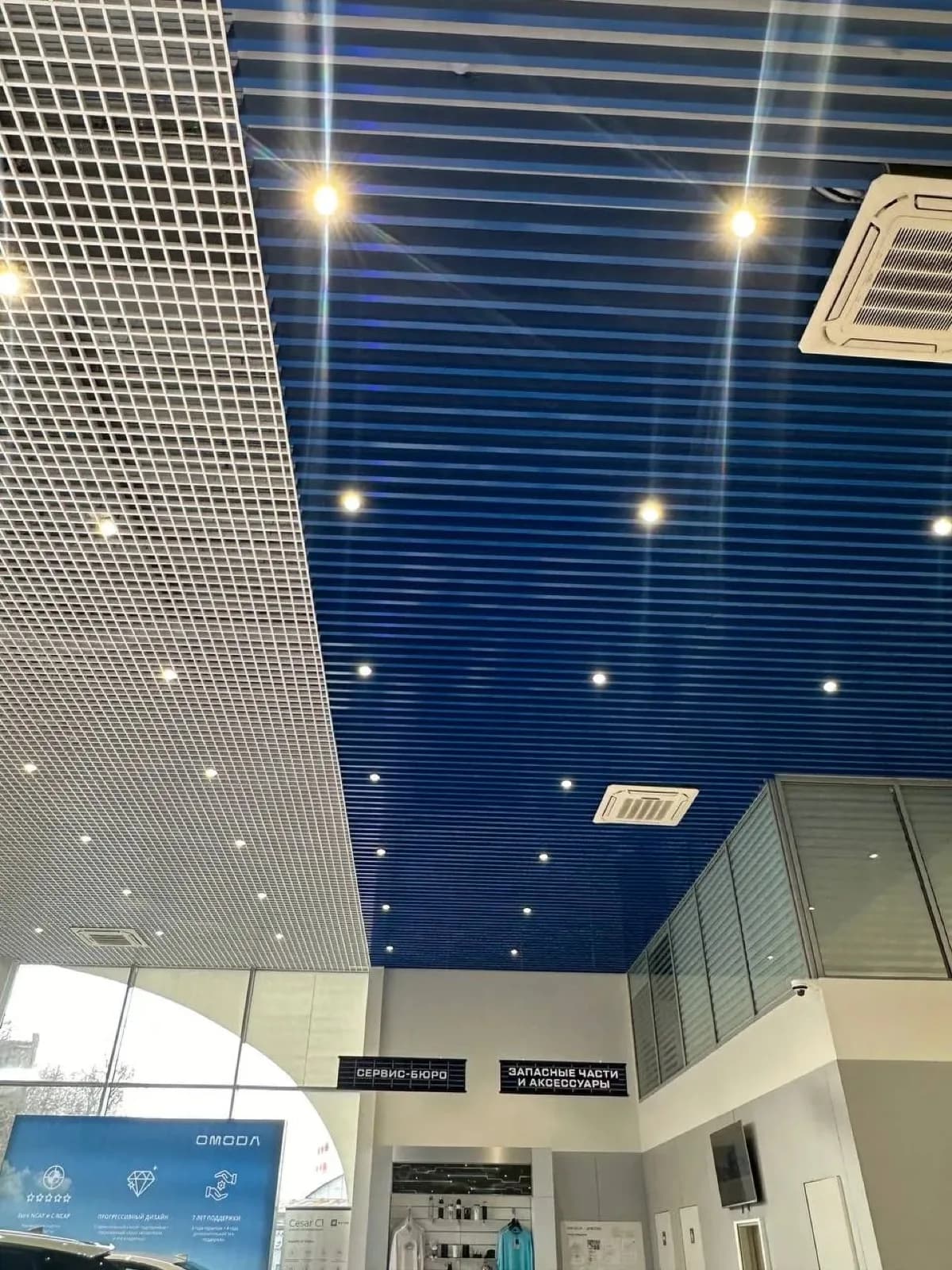

Чем реечный потолок отличается для этих систем

Ключевое свойство одно: плоскость проницаема. Между рядами реек открытые просветы, через которые свободно проходят воздух, тепло, дым, свет и вода.

Для сплошного подвесного потолка всё однозначно: он делит объём на две части, и оборудование ставится в помещении, под потолком. Для реечного это не так — и именно отсюда берутся все вопросы.

Практически это означает, что проектировщик решает не «куда повесить», а более раннюю задачу: считается ли эта плоскость потолком с точки зрения конкретной системы. Ответ зависит от доли открытой площади, от глубины профиля, от шага и от требований, которые предъявляются к объекту. Это расчёт, а не таблица.

Три сценария размещения

Все они встречаются на реальных объектах.

1. Оборудование под плоскостью реек. Спринклерная головка опущена ниже уровня потолка, извещатель закреплён на кронштейне под рейкой. Самый понятный вариант: система работает так же, как под сплошным потолком.

Что это значит для потолка: элементы видны снизу и становятся частью картинки. Их положение согласуют с раскладкой, иначе ритм потолка будет спорить с расстановкой оборудования.

2. Оборудование в плоскости. Спринклер или извещатель встроены в вырез или установлены в просвете между рейками. Выглядит аккуратнее всего, но требует и узла, и точной привязки к раскладке.

3. Оборудование над плоскостью, на уровне перекрытия. Подходит там, где потолок достаточно проницаем и проектное решение это допускает. Снизу не видно ничего.

Выбор между этими тремя — не эстетическое решение и не наше. Мы описываем их, чтобы было понятно, какие следствия для потолка влечёт каждое.

Что это значит для раскладки

Независимо от выбранного сценария, потолок придётся согласовать с оборудованием.

Вырезы кратны шагу. Как и в случае с диффузорами: место под элемент должно совпадать с границами просветов. Вырез, попавший на середину рейки, читается как брак.

Рама или кронштейн опирается на несущую. Значит, расстановка гребёнок вокруг элемента продумывается заранее. Задним числом это переделка подсистемы.

На фигурных раскладках место фиксировано жёстко. В ёлочке, ромбе или веере рейки не параллельны, и вырез под элемент — фигура, посчитанная под конкретную точку. Сдвинуть её нельзя: поедут длины соседних рядов.

Точек всегда больше, чем кажется на первом плане. Спринклеры, дымовые извещатели, тепловые извещатели, оповещатели, динамики, камеры, датчики присутствия, датчики протечки, точки доступа сети. В сумме на обычном офисном этаже их выходит больше, чем светильников.

Отсюда практическое правило: сводный план потолка со всеми системами выпускается до заказа материала. Не раскладка реек отдельно, свет отдельно, вентиляция отдельно и пожарка в конце, а один лист.

Доступ к оборудованию: где реечный потолок выигрывает

Противопожарные системы обслуживают по регламенту — это не разовая работа, а постоянная.

Реечный потолок разбирается руками: рейка защёлкнута на гребёнку без крепежа, снимается и ставится обратно с той же геометрией. Ни инструмента, ни следов, ни восстановления отделки.

На гипсокартонном потолке доступ к любой точке над плоскостью — это вырезать, восстановить, зашпаклевать и покрасить. Минеральная плита снимается легко, но после нескольких циклов обминается по кромке и перестаёт ровно садиться.

Для здания, где инженерию проверяют и обслуживают по графику, это не мелочь, а статья эксплуатационных расходов на весь срок службы.

Материал потолка

То, что мы можем сказать о самом изделии, не выходя за пределы документов.

Кубообразная рейка RUFER Cube — оцинкованная сталь с полиэфирным порошковым покрытием толщиной 60–120 мкм. Продукция выпускается по ТУ 25.11.23-001-34676708-2023 «Системы потолочные и стеновые RUFER».

На продукцию есть сертификат пожарной безопасности RU C-RU.ПБ68.В.01936/24, действующий с 25.07.2024 по 24.07.2029, и сертификат соответствия RU C-RU.HB88.B.00016/25. Область применения по экспертному заключению 000122 от 17.01.2024 включает лечебно-профилактические учреждения, общественные, производственно-коммерческие и жилые здания, объекты транспортной инфраструктуры, учебные заведения и «чистые» помещения.

Чего мы не заявляем: класс пожарной опасности КМ1 не подтверждён, и пока это так, в наших текстах его не будет. Если требование по классу есть в задании, это вопрос, который нужно проговорить до заказа, а не после.

Что должно быть в проекте

1. Сводный план потолка со всеми системами на одном листе.
2. Решение по каждому типу оборудования: под плоскостью, в плоскости, над плоскостью.
3. Узлы опирания рам и кронштейнов на несущую.
4. Привязка к осям раскладки, а не только к осям помещения.
5. Точки доступа для обслуживания.
6. Требования по классу пожарной опасности отделки, если они заданы.

Коротко

Реечный потолок проницаем, и это меняет постановку задачи для противопожарных систем: решение принимает проектировщик соответствующего раздела, а не поставщик потолка.

Три сценария размещения — под плоскостью, в плоскости, над плоскостью — дают разные требования к раскладке, но все три требуют согласования до заказа материала.

Вырезы под оборудование кратны шагу, рамы опираются на несущую, на фигурных раскладках место фиксировано жёстко.

Доступ к оборудованию не требует вскрытия потолка — это главное эксплуатационное преимущество реечной системы.
