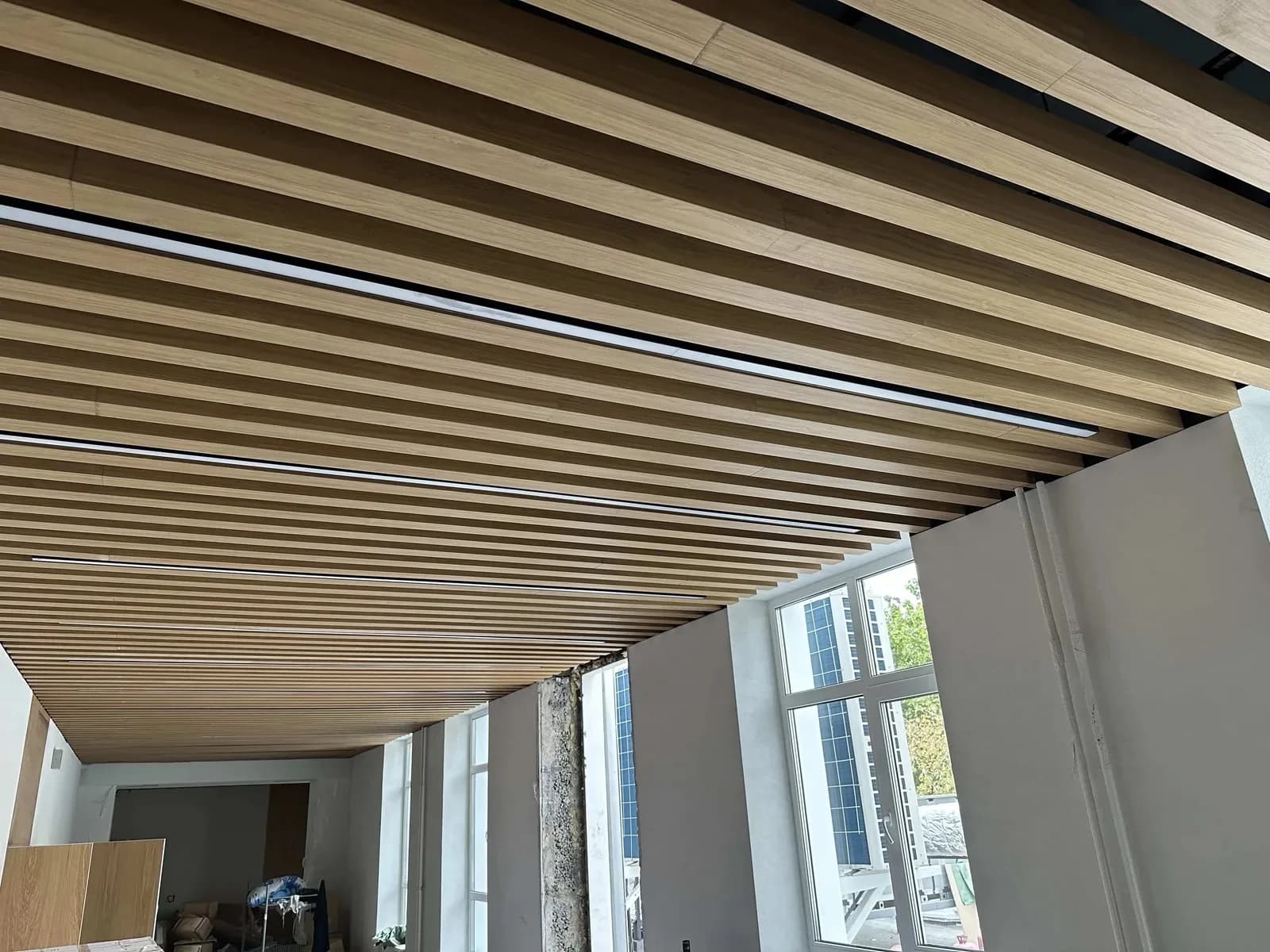

Размеры кубообразной рейки: девять сечений, три толщины и длина, которую задаёте вы

У кубообразной рейки три размера, и путаница возникает в каждом. Сечение записывают в обратном порядке, толщину считают несущественной, а длину вообще не обсуждают, потому что «она же три метра». Последнее заблуждение стоит дороже всех остальных вместе взятых, и начнём мы именно с него — но по порядку.

Сечение: два числа, которые нельзя менять местами

Первое число — ширина видимой снизу полки. Второе — глубина, на которую профиль уходит вверх.

В каталоге RUFER Cube девять сечений:

	Глубина 30	Глубина 40	Глубина 50
Ширина 30	30×30	30×40	30×50
Ширина 40	40×30	40×40	40×50
Ширина 50	50×30	50×40	50×50

Сетка три на три, и это не случайность. Ширина отвечает за рисунок снизу и за расход материала, глубина — за то, насколько плотно потолок закроется при взгляде под углом. Два независимых параметра, каждый настраивается отдельно.

Сечение не влияет на прочность. Рейка не работает как балка: она защёлкивается на несущую гребёнку, а нагрузку принимает подсистема — гребёнка, шпильки М8 и анкеры в перекрытии. Любое из девяти сечений держится одинаково.

За пределами сетки. Прокат позволяет делать рейку шириной от 20 мм и высотой до 300 мм — это нестандарт под чертёж, считается отдельно и делается по запросу, не серийно. На объектах такие сечения стоят: в образовательном кластере МГУ — рейка 35×100 мм, в санатории «Барвиха» — 30×85 мм, в коридорах ЖК «AIST RESIDENCE» — 20×100 мм. Ни одного из этих размеров в складском каталоге нет.

Толщина металла: 0,4, 0,45 и 0,5 мм

Оцинкованная сталь. Три складские толщины, и распределены они по исполнениям не произвольно:

• 0,4 мм — только белый RAL 9003. Самое экономичное исполнение;
• 0,5 мм — RAL 9003 и RAL 9005. Основная рабочая толщина;
• 0,45 мм — декор под дерево. Толщина связана с технологией нанесения декора.

Разница в цене между 0,4 и 0,5 мм — примерно 15 процентов за погонный метр: 30×30 стоит 158 ₽ против 202 ₽, 50×50 — 281 ₽ против 323 ₽.

Когда брать 0,5 вместо 0,4: длинные пролёты, потолки, которые будут регулярно разбирать ради доступа к инженерии, помещения с интенсивной эксплуатацией. Когда 0,4 достаточно: спокойные плоскости средних размеров, где потолок трогают редко.

На объектах встречается и 0,55 мм — например, в МГУ на трёх тысячах квадратных метров коридоров стоит рейка 35×100 из стали 0,55 мм в RAL 9010 мат. Это опять же проектное исполнение, а не складское.

Длина: главное заблуждение

Складская длина хлыста — 3 000 мм, упаковка по 10 штук. Именно эта цифра стоит во всех карточках каталога, и именно из-за неё возникает ощущение, что рейка бывает только трёхметровой.

Это неверно. Прокат тянет рейку до 6 метров и режет в любую длину, которую просит раскладка. Диапазон примерно от 1,5 до 6 метров, шаг произвольный: 1 750, 2 700, 3 550 миллиметров — любой размер под конкретный проект. Условие одно: хороший объём, обсуждается индивидуально.

Что это даёт. Возьмём коридор с пролётом 5,4 метра.

• Складскими хлыстами: каждый ряд — это хлыст 3 000 мм плюс кусок 2 400 мм, отрезанный от второго хлыста. Один стык в каждом ряду, один соединитель рейки по 66 ₽, и остаток 600 мм от второго хлыста, который либо уйдёт в следующий ряд, либо в мусор. Резать будут на объекте.
• Нарезкой в размер: каждый ряд — один кусок 5 400 мм. Ни стыка, ни соединителя, ни обрезков, ни резки на объекте.

На потолке в сто рядов это сто соединителей, сто стыков в плоскости и работа монтажников по нарезке. Для заказчика это ещё и деньги за метры, которые уедут в контейнер: подрезка на реечном потолке обычно набегает заметная, и оплачивается она в любом случае.

Реальный пример проектной длины — мокап для ЖК SOUL: рейка 50×50×1710 мм из стали 0,5 мм в NCS S 8000-N ультрамат и рейка 20×100×1710 мм в RAL 8019 ультрамат. Тысяча семьсот десять миллиметров — размер не из каталога, он взят из раскладки объекта.

Важная оговорка, чтобы не обещать лишнего: меняется ли цена за погонный метр при нарезке в размер и какой объём считается достаточным — вопрос конкретного заказа. Пишем честно: под проект, по согласованию.

Зазор и шаг: размеры, которых нет в каталоге

Два размера, которые определяют потолок не меньше сечения, в спецификации на рейку не указываются вовсе, потому что задаются раскладкой.

Зазор — просвет между соседними рейками. Ходовое значение 20 мм, но обязательным оно не является: бывает и 10, и 50, и 100.

Шаг — сумма ширины рейки и зазора. Именно он переводит квадратные метры потолка в погонные метры рейки: делим 1000 на шаг и получаем, сколько погонных метров уходит на квадрат.

Сечение	Зазор 20 мм	Зазор 50 мм
30×30	шаг 50 мм, 20,0 пог. м/м²	шаг 80 мм, 12,5 пог. м/м²
40×40	шаг 60 мм, 16,7 пог. м/м²	шаг 90 мм, 11,1 пог. м/м²
50×50	шаг 70 мм, 14,3 пог. м/м²	шаг 100 мм, 10,0 пог. м/м²

Шаг физически задаёт гребёнка: пазы в ней нарезаны с постоянным интервалом, и расстояние между рейками определяется тем, через сколько пазов вы ставите следующий ряд. Поэтому один и тот же метраж рейки на одной и той же гребёнке даёт и частый дробный рисунок, и редкий открытый.

Как написать размеры в спецификации

Чтобы приехало именно то, что нужно, строка должна содержать пять вещей:

1. Изделие и бренд: кубообразная рейка RUFER Cube.
2. Сечение в порядке «ширина × глубина»: 40×30, а не 30×40, если видимая полка сорок.
3. Толщину: 0,4 / 0,45 / 0,5 мм.
4. Цвет: RAL 9003, RAL 9005, декор под дерево или код RAL/NCS с указанием степени блеска, если нужен мат или ультрамат.
5. Длину: 3 000 мм, если складская, или проектный размер, если резка в размер согласована.

Пример строки целиком: Кубообразная рейка RUFER Cube 40×30, 0,5 мм, RAL 9003, L=3000 мм.

Отдельными строками идут подсистема и комплектующие, потому что в цену рейки они не входят:

• гребёнка RAL 9005, хлыст 3 000 мм, оцинкованная сталь 0,7 мм — 540 ₽ за погонный метр;
• соединитель гребёнки — 48 ₽, по числу стыков несущей;
• соединитель рейки — 66 ₽, по числу стыков в рядах;
• шпилька М8 — 78 ₽, анкер латунный М8 — 30 ₽, гайка М8 — 4 ₽, шайба М8 — 2 ₽, по числу точек подвеса;
• торцевые заглушки RAL 9003 или RAL 9005 — 50 ₽, по числу открытых торцов.

Количество подвесов и соединителей из метража рейки не выводится: оно берётся из раскладки с шагом подвесов, который назначает проект под длину пролётов и вес плоскости.

Сроки под каждый вариант размера

• Складское сечение, складской цвет, хлыст 3 000 мм — 10–15 рабочих дней. RAL 9005 обычно быстрее прочих: металл ходовой.
• Нестандартный цвет по RAL или NCS — 18–20 рабочих дней: под него отдельно заказывается и режется лист.
• Нестандартное сечение по чертежу — считается под проект, срок называется после расчёта.

Узкое место везде одно и то же — поставка листа, а не производство. Прокатный стан в Балашихе выдаёт 4 000 погонных метров за смену.

Коротко

Девять складских сечений в сетке 30/40/50 на 30/40/50. Первое число — видимая полка, второе — глубина; порядок принципиален. Толщины 0,4 мм (только белый), 0,5 мм (белый и чёрный) и 0,45 мм (декор под дерево).

Длина 3 000 мм — складской стандарт, а не предел. Прокат даёт до 6 метров и режет в проектный размер по согласованию, что снимает стыки, соединители и подрезку на объекте.

Зазор и шаг в каталоге не указываются, но именно они переводят квадратные метры в погонные и влияют на смету сильнее, чем выбор сечения.

Минимальный заказ по рейке — от 1 000 погонных метров. Производство и склад в Балашихе, доставка по России за счёт заказчика, самовывоз по доверенности или с печатью. Гарантия 5 лет на геометрию и покрытие от даты отгрузки, НДС 22%, договор с юрлицами и ИП. Монтаж не выполняем — мы производитель и поставщик.
