Раскладка кубообразной рейки: вдоль, поперёк или по диагонали

Сечение выбирают долго, а направление рядов — за пять секунд, обычно по умолчанию: «вдоль коридора, как везде». Между тем из всех решений по реечному потолку это самое дешёвое в исполнении и самое заметное в результате. Направление ничего не стоит на стадии проекта и стоит очень дорого, когда его меняют после монтажа.

Разберём три варианта и то, что за каждым стоит.

Как устроена раскладка

Потолок из кубообразной рейки состоит из двух перпендикулярных слоёв.

Сверху идёт гребёнка — несущий профиль, хлыст 3 000 мм из оцинкованной стали 0,7 мм с нарезанными пазами. Она подвешивается к перекрытию на шпильках М8 с анкерами.

Снизу поперёк гребёнок защёлкиваются рейки. Шаг между ними задаётся тем, через сколько пазов гребёнки ставится следующий ряд.

Отсюда первое практическое следствие: направление реек и направление гребёнок всегда перпендикулярны. Решив, куда пойдут рейки, вы автоматически решили, куда пойдут гребёнки, подвесы и вся нагрузка на перекрытие. Это не два независимых решения, а одно.

Продольная раскладка: рейки вдоль помещения

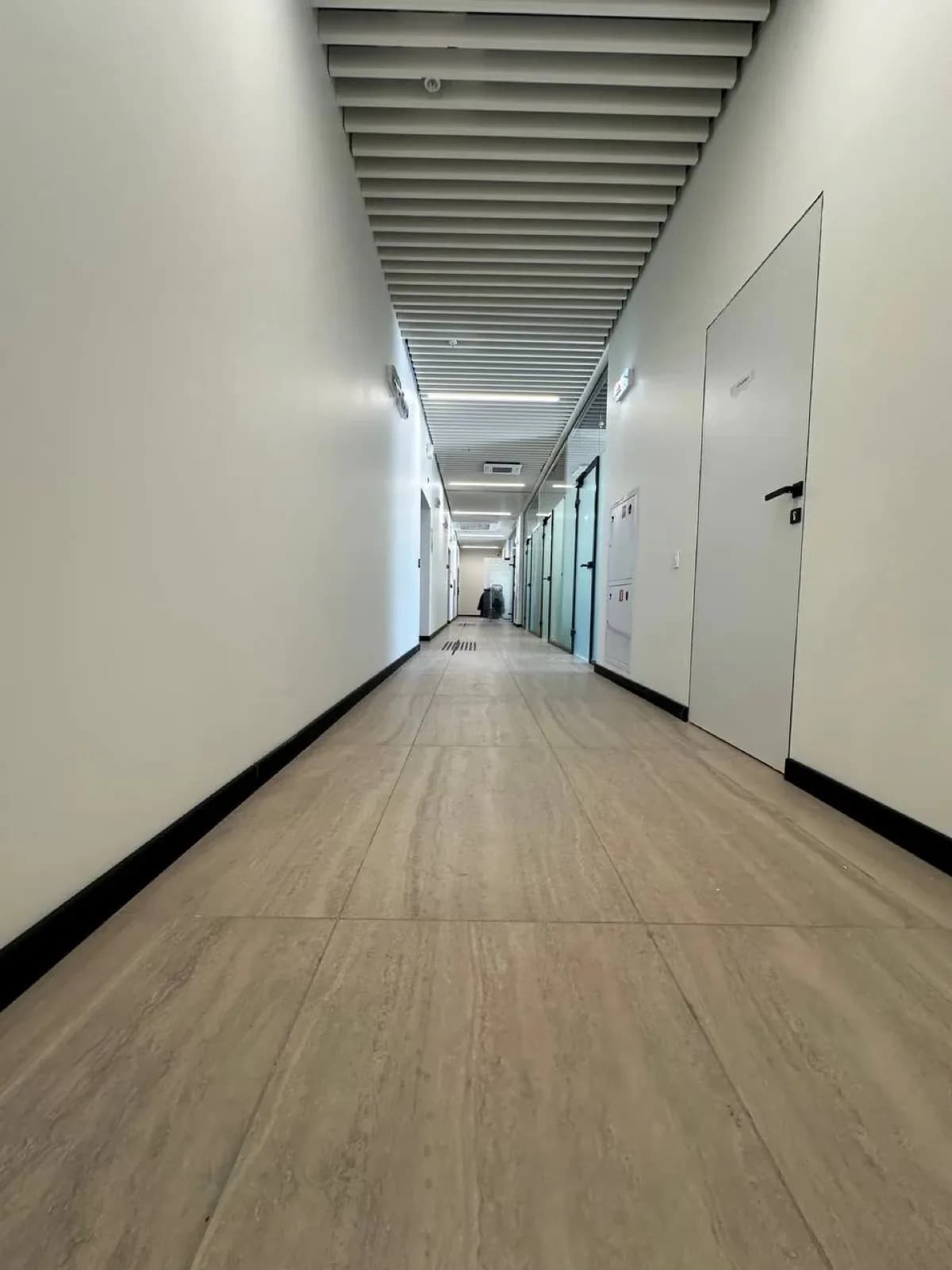

Самый частый вариант в коридорах, галереях и вытянутых холлах.

Что даёт визуально. Ряды совпадают с направлением движения и тянут взгляд вперёд. Помещение кажется длиннее и стройнее. Поскольку человек идёт и смотрит вперёд, потолок он видит под острым углом — а под острым углом ряды смыкаются в сплошную плоскость, и коридор читается аккуратно и собранно.

Что даёт конструктивно. Гребёнки идут поперёк — то есть короткими пролётами от стены до стены. Короткий пролёт означает меньше подвесов на погонный метр гребёнки и, как правило, меньше стыков гребёнки: в коридоре шириной три метра один хлыст 3 000 мм закрывает всю ширину без соединителя.

Где подрезка. По длине помещения: рейки придётся резать на торцах, а если коридор длиннее хлыста — ещё и стыковать. На пролёте восемь метров каждый ряд собирается из трёх кусков с двумя стыками, и на каждый стык нужен соединитель рейки по 66 ₽.

Где подвох. Продольная раскладка беспощадна к непараллельным стенам. Если коридор чуть сужается, крайний ряд превращается в клин, и этот клин идёт вдоль всего помещения на самом виду. В таких случаях либо уводят крайний ряд под теневой шов, либо меняют направление.

Поперечная раскладка: рейки поперёк

Что даёт визуально. Ряды режут помещение поперёк, и оно зрительно становится шире и короче. Приём для слишком длинных и слишком узких коридоров, которые иначе читаются как труба. Работает и в обратную сторону: в широком помещении поперечная раскладка задаёт спокойный ритм, не вытягивая его ещё больше.

Есть нюанс, который редко учитывают: при поперечной раскладке человек идёт против рядов, то есть видит потолок вдоль просветов, а не поперёк. Плоскость смыкается хуже, запотолочное пространство читается сильнее. Если над потолком не наведён порядок, это заметят.

Что даёт конструктивно. Гребёнки идут вдоль помещения длинными рядами. Значит, больше стыков гребёнки (соединитель гребёнки — 48 ₽ на стык) и внимательнее расчёт подвесов: длинный пролёт требует чаще расставлять точки.

Где выигрыш. Рейки короткие — по ширине помещения. В коридоре шириной 2,8 метра каждый ряд помещается в один хлыст 3 000 мм: ни одного стыка, ни одного соединителя рейки во всём потолке. На большом объекте это ощутимая экономия и по деньгам, и по монтажу.

Диагональ: когда и зачем

Что даёт визуально. Диагональ ломает прямоугольную геометрию помещения и снимает ощущение коробки. В квадратных холлах и атриумах, где продольное и поперечное направления равноправны и потому скучны, диагональ решает задачу.

Чего это стоит. Честно: дороже во всём.

• Подрезка. Каждый ряд упирается в стены под углом, и каждый рез — косой. Отходы на диагональной раскладке заметно выше, чем на прямой, и посчитать их «по метражу» не получится, нужна раскраска.
• Гребёнка. Она тоже идёт по диагонали, перпендикулярно рейкам, и тоже режется под углом у стен.
• Узлы примыкания. Косой стык рейки со стеной или с теневым швом требует решения на каждом краю, а не одного типового узла.
• Монтаж. Выставить диагональ ровно сложнее, чем прямую сетку; ошибка в угле накапливается по всей плоскости.

Где диагональ оправдана. Там, где потолок — сознательный акцент, а не фон: входные группы, представительские зоны, атриумы. И там, где помещение имеет непрямоугольную форму, — тогда диагональ, наоборот, может дать меньше подрезки, чем прямая раскладка.

Рисунок из рядов: ёлочка, ромб, веер

Отдельная ветка — раскладки, где направление меняется внутри одной плоскости. На объекте ГБУ «Мосгорспорт» такие потолки собраны в нескольких залах: ряды сходятся углом («ёлочка»), образуют концентрические ромбы, расходятся веером.

Принцип тот же: гребёнка везде перпендикулярна рейкам, поэтому смена направления означает смену направления несущей. В месте стыка двух полей гребёнки одного поля заканчиваются, другого начинаются, и это отдельный узел, который проектируется заранее.

Отсюда правило: рисунок из рядов закладывают в проект, а не придумывают на объекте. Собрать ёлочку из потолка, спроектированного как прямая раскладка, не выйдет — не хватит несущей.

Как направление влияет на смету

Посчитаем на коридоре 3 × 24 метра, площадь 72 м². Рейка 40×40, 0,5 мм, RAL 9003 — 262 ₽ за погонный метр, зазор 20 мм, шаг 60 мм.

Метраж рейки одинаков в обоих случаях: 72 м² × 16,7 = 1 202 погонных метра. Направление на количество рейки не влияет вообще — это важно, потому что интуиция подсказывает обратное.

А вот всё остальное различается:

	Вдоль (ряды по 24 м)	Поперёк (ряды по 3 м)
Число рядов рейки	50 рядов по 24 м	400 рядов по 3 м
Стыков рейки	7 на ряд × 50 = 350	0
Соединителей рейки по 66 ₽	23 100 ₽	0 ₽
Гребёнки	поперёк, 400 рядов по 3 м	вдоль, 50 рядов по 24 м
Стыков гребёнки	0	7 на ряд × 50 = 350
Соединителей гребёнки по 48 ₽	0 ₽	16 800 ₽

Цифры приблизительные: реальная раскладка учитывает шаг гребёнок, который назначает проект, а не принимается равным шагу реек. Но порядок величин показателен — на одном и том же потолке направление меняет стоимость комплектующих на десятки тысяч рублей, и в обе стороны.

Ещё один способ убрать эту статью расходов целиком: заказать рейку проектной длины. Прокат тянет до 6 метров и режет в любой размер по согласованию. Для коридора шириной 3 метра при поперечной раскладке это не нужно — хватает складского хлыста. А вот при продольной раскладке рейка длиной 6 метров сокращает число стыков вдвое.

Практические правила

1. В вытянутом помещении смотрите, куда идёт человек. Раскладка вдоль движения выглядит собраннее, потому что потолок виден под острым углом.
2. Считайте не только рейку. Метраж рейки от направления не зависит, а стоимость комплектующих зависит сильно.
3. Короткие ряды дешевле длинных. Если ширина помещения укладывается в хлыст, поперечная раскладка убирает стыки рейки полностью.
4. Проверьте, параллельны ли стены. Продольная раскладка вдоль непараллельной стены даёт клин во всю длину.
5. Диагональ и рисунок закладывайте в проект. Они меняют несущую, а не только вид.
6. Помните про то, что над потолком. При взгляде вдоль просветов плоскость смыкается хуже; поперечная раскладка в коридоре показывает запотолочное пространство охотнее продольной.

Коротко

Направление рядов — решение, которое ничего не стоит на бумаге и меняет и вид помещения, и смету комплектующих. Гребёнка всегда перпендикулярна рейке, поэтому направление реек определяет и несущую, и расстановку подвесов.

Метраж самой рейки от направления не зависит. Зависит число стыков, а значит количество соединителей: 66 ₽ за стык рейки и 48 ₽ за стык гребёнки.

Складской хлыст рейки 3 000 мм, прокат даёт до 6 метров с нарезкой в проектный размер по согласованию. Гребёнка RAL 9005, хлыст 3 000 мм, 540 ₽ за погонный метр.

Минимальный заказ по рейке — от 1 000 погонных метров. Производство и склад в Балашихе, доставка по России за счёт заказчика, самовывоз по доверенности или с печатью. Гарантия 5 лет на геометрию и покрытие от даты отгрузки, НДС 22%. Монтаж не выполняем: мы производитель и поставщик, раскладку реализует монтажная организация по проекту.
