Примыкание кубообразной рейки к стене: заглушки, теневой шов и открытый торец

Что происходит на краю

У рейки есть торец — срез профиля. Профиль похож на перевёрнутую «П», значит на срезе видна внутренняя полость.

Пока торец открыт, край потолка заканчивается не линией, а чередой отверстий. На светлой рейке это читается как незавершённость, на тёмной — как дыры. Аккуратная плоскость разваливается ровно на последнем сантиметре.

Дальше — три способа этого избежать.

Способ первый: скрытое примыкание

Ряды заводятся в стену или под пристенный элемент так, что торец физически не виден.

Плюсы. Самое чистое решение: потолок выглядит продолжающимся за стену. Торцевые заглушки не нужны вовсе — и на большом объекте это заметная экономия.

Минусы. Требует точности. Ряд должен упереться в стену без зазора и без натяга, а стена должна быть ровной. На реальном объекте стены не бывают идеально параллельны, и крайний ряд приходится подрезать по месту.

Где применимо. Прямоугольные помещения с ровными стенами, отделка которых идёт после потолка.

Способ второй: теневой шов

Между краем потолка и стеной оставляется просвет — обычно 10–20 мм, — и в этот просвет уходит тень. Плоскость потолка выглядит «парящей».

Плюсы. Снимает требование к точности: несовпадение в несколько миллиметров уходит в шов и не читается. Выглядит дороже скрытого примыкания и прощает кривые стены.

Минусы. Узел сложнее: нужен элемент, который формирует шов, и решение по тому, что видно в самом шве. Торцы реек при этом остаются на виду — значит, заглушки нужны.

Где применимо. Практически везде, особенно в реконструкции и в помещениях со сложной геометрией.

Способ третий: открытый торец с заглушкой

Ряды заканчиваются, торцы закрываются заглушками.

Плюсы. Самый простой узел, никаких требований к стенам, работает на любом контуре, включая криволинейный.

Минусы. Заглушки стоят денег и считаются штуками. Торцевая заглушка — 50 ₽, в каталоге RAL 9003 и RAL 9005, упаковка по 10 штук.

Почему заглушки нельзя посчитать по площади

Это главный практический вывод статьи.

Количество заглушек зависит только от узла примыкания, а не от метража и не от площади.

• Потолок в замкнутом контуре со скрытым примыканием по всему периметру — ноль заглушек.
• Тот же потолок с открытыми торцами — по одной на каждый торец каждого ряда, то есть по две на ряд.

Посчитаем на примере: коридор 3 × 24 метра, рейка 40×40, зазор 20 мм, раскладка поперечная. Рядов получается 400. При открытых торцах с обеих сторон нужно 800 заглушек — 40 000 ₽. При скрытом примыкании — ноль.

Для сравнения: сама рейка на этом потолке стоит около 314 000 ₽. То есть решение по краю меняет смету на тринадцать процентов, и принимается оно проектировщиком, а не снабженцем.

Цвет заглушки

В каталоге две позиции: RAL 9003 (белая) и RAL 9005 (чёрная), по 50 ₽.

Правило простое: заглушка берётся в цвет рейки, чтобы торец не выделялся вовсе.

Для рейки в декоре под дерево и для нестандартных цветов заглушка подбирается отдельно — это стоит закрыть на стадии заказа. Белая заглушка на тёплом древесном торце будет видна, а на тёмном потолке светлый срез притянет взгляд ровно туда, куда не нужно.

Перепады и переломы плоскости

Отдельный случай примыкания — не к стене, а к другой плоскости.

Реечное поле может заканчиваться у сплошного потолка, у короба, у антресоли, у другого поля с иным направлением рядов. Все эти границы решаются теми же тремя способами, но добавляется ещё одна тонкость: на переломе торцы становятся видны с двух сторон.

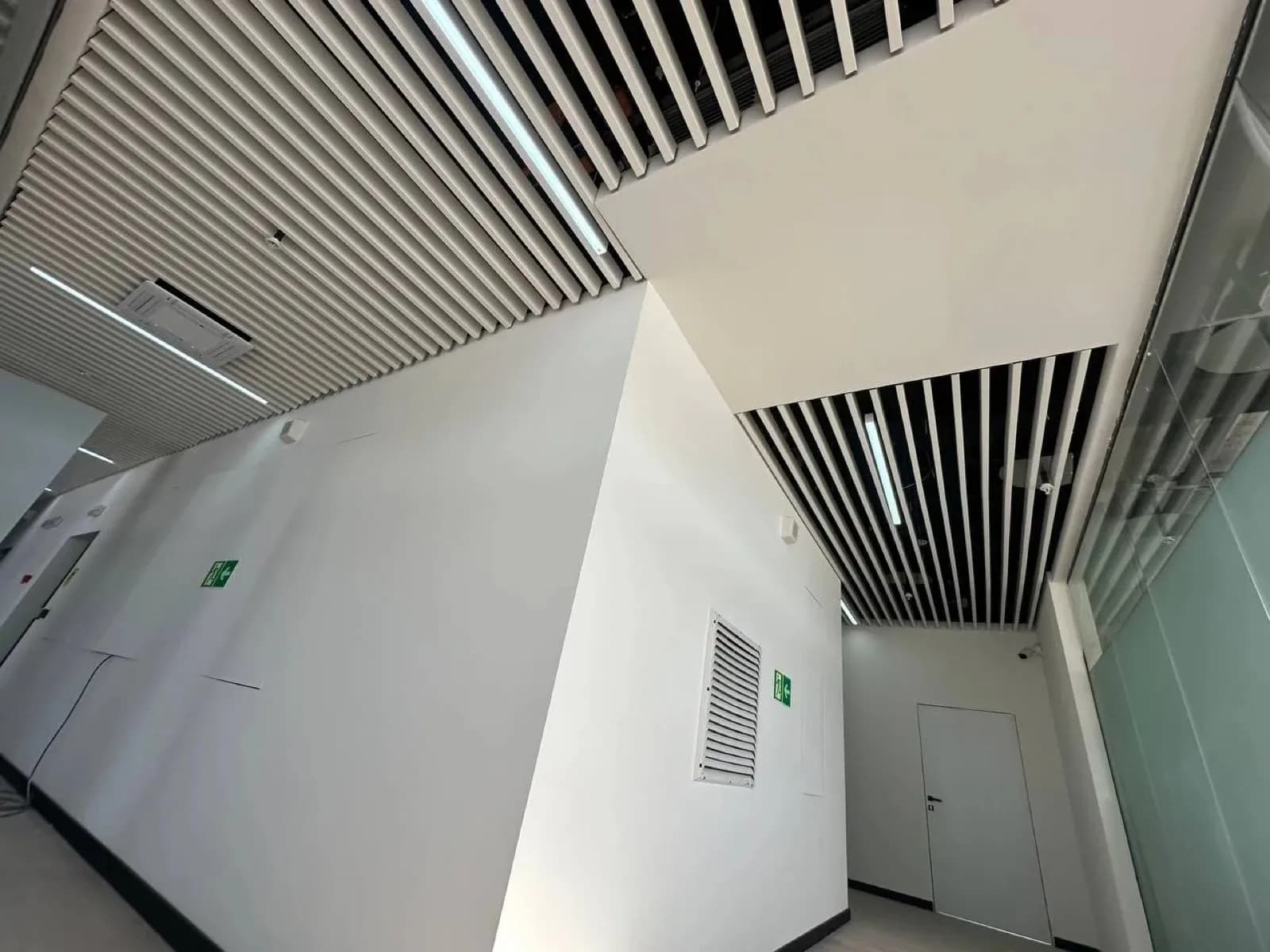

На фотографии к этой статье видно такой узел: плоскость рейки ломается, уходит за угол, рядом идёт вентиляционная решётка. Каждый такой перелом — это дополнительная линия торцов, и заглушки на ней считаются отдельно.

Практическое правило: чем больше в потолке отдельных полей, тем дороже примыкания. Красивая раскладка с островами и перепадами почти всегда означает лишнюю тысячу заглушек.

Углы и непараллельные стены

Две ситуации, которые встречаются на каждом втором объекте.

Стены не параллельны. Крайний ряд превращается в клин. При скрытом примыкании клин прячется, при открытом — виден. Здесь решает направление раскладки: если ряды идут поперёк расхождения, клин распределяется по всем рядам понемногу и не читается.

Внутренний угол. Два края сходятся, и в углу оказывается короткий обрезок рейки. Он всегда заметнее прочих. Решение обычно то же — теневой шов по обеим сторонам угла.

Что должно быть в проекте

1. Тип примыкания для каждой границы поля: скрытое, теневой шов, открытый торец.
2. Разрез узла — как именно формируется шов или как рейка заходит в стену.
3. Количество открытых торцов — из раскладки.
4. Цвет заглушек — по цвету рейки, для декора и нестандартных цветов отдельной строкой.
5. Последовательность работ — потолок до отделки стен или после. От этого зависит, возможно ли скрытое примыкание вообще.

Коротко

Край потолка решается тремя способами: скрытое примыкание (заглушки не нужны), теневой шов (прощает геометрию, заглушки нужны) и открытый торец с заглушкой (проще всего, дороже всего).

Число заглушек зависит от узла, а не от площади: от нуля до двух на каждый ряд. На типовом коридоре разница между крайними вариантами — 40 000 ₽ при стоимости рейки 314 000 ₽.

Заглушка — 50 ₽, в каталоге RAL 9003 и RAL 9005; под декор под дерево и нестандартные цвета подбирается отдельно.

Каждое дополнительное поле и каждый перелом плоскости добавляют линию торцов.
