Потолок на спортивном объекте: удар мячом, гул в зале и высота, на которую не залезешь

Удар

Мяч, шайба, воланчик, случайный бросок снаряда. В зале с игровыми видами спорта потолок получает регулярные удары, и для материала это главный отбор.

Минеральная плита от удара крошится по кромке и вылетает из ячейки. В зале это ещё и вопрос безопасности.

Гипсокартон держит удар, но локальное повреждение ремонтируется мокрым способом с выводом зала из работы.

Металлическая рейка принимает удар и остаётся на месте: она защёлкнута на несущую гребёнку упругим замком, а не лежит в ячейке. Повреждённый профиль при необходимости заменяется отдельно, без затрагивания соседних.

Практический вывод для проекта: в зонах с ударными воздействиями берут толщину 0,5 мм, а не 0,4. Доплата от четырнадцати до тридцати процентов в зависимости от сечения; на 50×50 она минимальна — пятнадцать процентов.

Гул

Спортивный зал — акустически тяжёлое помещение: большой объём, твёрдый пол, гладкие стены, параллельные поверхности. Разборчивость речи в нём плохая, а уровень шума высокий.

Здесь нужна прямота, потому что тема заросла обещаниями.

Реечный потолок сам по себе звук не поглощает. Поглощение даёт пористый материал — акустический флис, минеральная вата, войлок — и воздушный зазор за перфорированной поверхностью. Металл с отверстиями пропускает звук, а не гасит его.

Но реечный потолок проницаем. Между рядами открытые просветы, и звук уходит через них в запотолочное пространство без всякой перфорации. Если там есть звукопоглощающий материал, система работает. Если голый бетон — не работает.

То есть акустика спортзала решается не выбором рейки, а тем, что заложено над ней. Рейка при этом даёт то, чего не даст акустическая плита: она не боится удара и закрывает поглотитель от мячей.

Числовых коэффициентов звукопоглощения по кубообразной рейке мы не публикуем. Этих данных в наших документах нет, а цифра без описания всей конструкции вводит в заблуждение. Если по объекту есть акустический расчёт — работаем по нему.

Высота

В зале высотой восемь-двенадцать метров любое обслуживание — это подъёмник или вышка, а значит время, деньги и, как правило, остановка занятий.

Отсюда два следствия.

Первое: доступ должен быть простым. Реечный потолок разбирается руками, без инструмента: сняли нужный участок, сделали работу, поставили обратно. Рабочий на подъёмнике не тратит время на демонтаж и восстановление отделки.

Второе: масштаб элемента. С двенадцати метров мелкая рейка не читается вовсе — ритм сливается в серую плоскость. В больших залах работают крупные сечения 40×50, 50×40, 50×50 и широкий шаг.

Широкий шаг здесь двойной выигрыш: потолок читается лучше, а метраж падает. Рейка 50×50 при зазоре 20 мм даёт 14,3 погонных метра на квадрат, при зазоре 100 мм — 6,7. В зале на две тысячи квадратных метров разница огромная.

Что видно на объектах

ГБУ «Мосгорспорт». Здесь собраны раскладки с рисунком: ряды сходятся ёлочкой, образуют концентрические ромбы, расходятся веером. Потолок в таких залах — единственная свободная плоскость: стены закрыты оборудованием, пол покрытием, окна на своих местах. Работать может только верх.

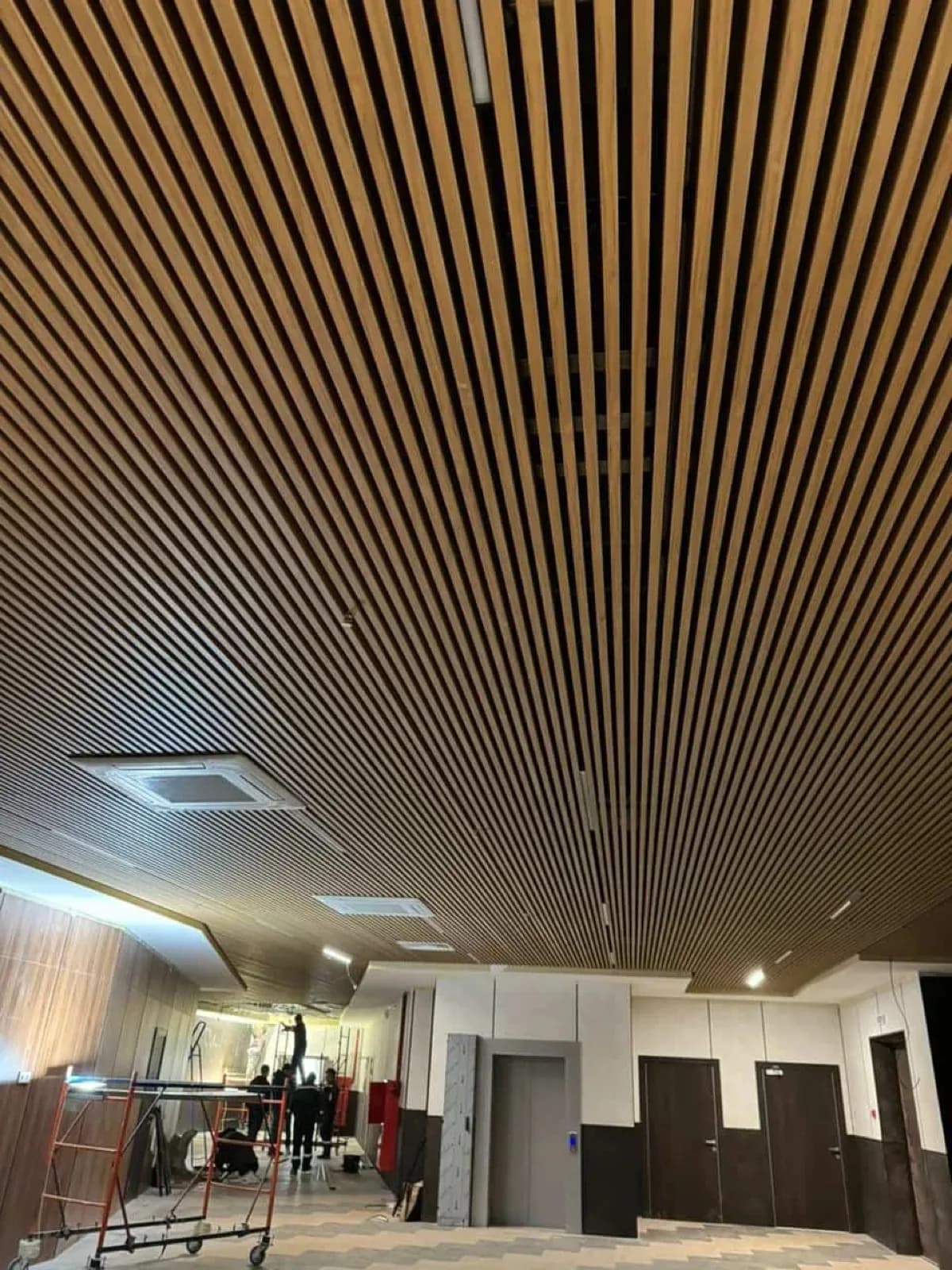

Конно-спортивный комплекс ЦСКА. Древесный декор в большом зале — на фотографии к этой статье.

Важно про рисунок: ёлочка и ромб — не способ укладки, а отдельная конструкция. Гребёнка всегда перпендикулярна рейкам, поэтому смена направления означает смену направления несущей и узел на границе полей. Такое закладывают в проект целиком, вместе с местами под светильники и диффузоры, — потом «подвинуть на двадцать сантиметров» не получится.

Свет

В спортивном зале освещённость нормируется, а светильники обычно подвесные, ниже плоскости потолка.

Что нужно учесть: реечный потолок отражает меньше, чем сплошной. Часть потока уходит в запотолочное пространство. Расчёт, сделанный под сплошной потолок, даст завышенную освещённость.

На тёмных исполнениях и на древесных декорах эффект сильнее, чем на белом.

Декор под дерево в спортивном зале

Частый выбор, и не только из-за вида.

Дерево в зале — тёплая и «нешкольная» фактура, которая заметно меняет впечатление от помещения. Но настоящее дерево в общественном здании тянет за собой обработку, документы и разговор с надзором, а при следующем ремонте этот разговор начнётся заново.

Металл с декором под дерево снимает вопрос: это сталь. Складская толщина для декора — 0,45 мм, все девять сечений, наценка около трети к однотонным исполнениям.

На ЦСКА и на «Мосгорспорте» стоит именно древесный декор.

Что заложить в проект

1. Толщину 0,5 мм в зонах ударных воздействий.
2. Крупное сечение и широкий шаг под высоту зала.
3. Звукопоглощающий материал над потолком, если есть акустическая задача.
4. Рисунок раскладки — целиком, вместе с расстановкой оборудования.
5. Точки доступа и зоны обслуживания на плане потолка.
6. Запас 1–2% метража — заменить повреждённый профиль через годы из той же партии.

Коротко

Металлическая рейка выдерживает удар и остаётся на месте — в отличие от минеральной плиты, которая крошится и вылетает.

Акустика решается не рейкой, а поглотителем над ней; реечный потолок проницаем и пропускает звук вверх без перфорации. Числовых коэффициентов мы не публикуем.

В высоком зале работают крупные сечения с широким шагом: и читается лучше, и метраж вдвое меньше.

Обслуживание на высоте упрощается тем, что потолок разбирается руками, без восстановления отделки.

Минимальный заказ по рейке — от 1 000 погонных метров. Производство и склад в Балашихе, отгрузка складских позиций 10–15 рабочих дней, нестандартного цвета 18–20. Доставка по России за счёт заказчика, самовывоз по доверенности или с печатью. Гарантия 5 лет на геометрию и покрытие от даты отгрузки, НДС 22%. Монтаж не выполняем: мы производитель и поставщик.
