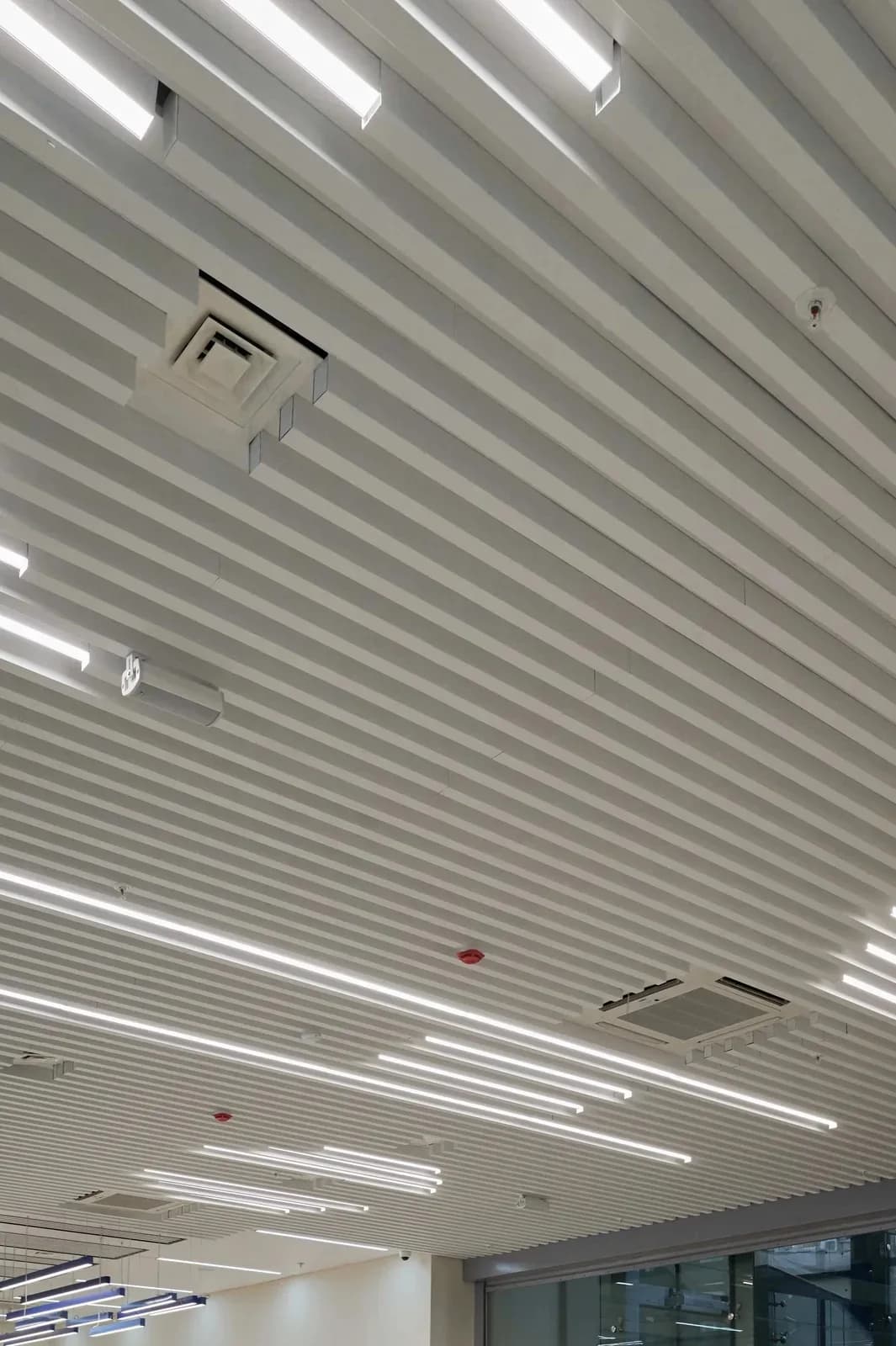

Подвесы реечного потолка: шпилька, анкер и шаг, который назначает проект

Из чего собирается точка подвеса

Отдельной позиции «подвес» в каталоге нет. Узел собирается из четырёх деталей с общей резьбой М8:

Деталь	Цена	Работа
Анкер латунный М8	30 ₽	заходит в перекрытие, держит шпильку
Шпилька М8	78 ₽	вертикальная связь; резьбой по всей длине выставляется высота
Гайка М8	4 ₽	ходит по резьбе, ею ловят горизонт
Шайба М8	2 ₽	распределяет усилие затяжки по площади

Итого 114 ₽ за узел при одной гайке. На узлах с контргайкой гаек две — 118 ₽.

Резьба М8 общая для всей подсистемы Cube. Подбирать крепёж под сечение или цвет рейки не нужно: он одинаков для всей линейки, от 30×30 до 50×50 и для толщин 0,4, 0,45 и 0,5 мм.

Почему шпилька с резьбой по всей длине

Это не способ удешевить, а рабочий принцип.

Гайка ходит по резьбе вверх и вниз, и каждая точка подвеса регулируется отдельно. Пока гайки не затянуты окончательно, вся плоскость потолка подвижна: монтажник выставляет горизонт по уровню, точка за точкой.

Следствие, ради которого реечный потолок часто выбирают в реконструкции: плоскость потолка не наследуется от перекрытия. Монолит с перепадом, плиты с разной высотой опирания, балки и ригели — геометрию задают шпильки, а не здание.

По той же причине потолок опускается на любую нужную отметку: расстояние от перекрытия определяется длиной выпущенной шпильки, а не конструкцией.

Почему анкер латунный

Анкер заходит в бетон, в котором есть влага — особенно в первые годы после заливки, и особенно там, где сверху шла мокрая стяжка.

Обычный стальной крепёж в этом контакте корродирует. Ржавчина со временем проступает вниз подтёком: сначала по плите, потом сквозь покраску. Дефект появляется через годы после сдачи, и источник его найти непросто.

Латунь не ржавеет. Разница в цене — десятки рублей на точку, разница в результате видна на потолке через несколько лет.

Шайба: два рубля против проседающей плоскости

Самая пропускаемая позиция в заказе и самая обидная.

Гайка упирается в гребёнку — профиль из оцинкованной стали толщиной 0,7 мм. Без шайбы всё усилие затяжки собирается под гранями гайки, на площади в несколько квадратных миллиметров. Тонкий металл продавливается.

Проявляется это не на монтаже, а через сезон-другой: точка подвеса уходит вверх, плоскость начинает гулять. Потолок к этому моменту уже сдан и принят.

Шайба распределяет то же усилие по площади в десятки раз большей. Стоит два рубля.

Шаг подвесов: откуда он берётся

Главное, что стоит унести из этой статьи: шаг подвесов назначает проект, а не поставщик.

Он зависит от нескольких вещей сразу:

Длина пролёта гребёнки. Чем реже подвесы, тем больше свободный пролёт несущей между ними и тем сильнее она прогибается.

Вес плоскости. Плотная раскладка тяжелее редкой. Рейка 50×50 в толщине 0,5 мм на квадратном метре весит заметно больше, чем 30×30 в 0,4 мм при том же шаге.

Оборудование в потолке. Светильники, диффузоры, датчики — либо имеют собственные подвесы, либо добавляют нагрузку на несущую. Вокруг них точки обычно сгущают.

Тип перекрытия. От него зависит не столько шаг, сколько способ анкеровки.

Отсюда практический вывод для сметы: число подвесов нельзя вывести из площади потолка. На двух объектах одинаковой площади количество анкеров может отличаться в полтора раза. Считается оно по раскладке с шагом подвесов, и цифра эта приходит из проекта.

Разные перекрытия

Коротко о том, что меняется.

Монолитная плита. Самый простой случай: анкер заходит в бетон, точка ставится там, где нужно.

Пустотная плита. Точку подвеса нельзя ставить куда угодно — она должна попасть в ребро, а не в пустоту. Это меняет раскладку подвесов и иногда шаг гребёнок.

Металлические фермы и балки. Крепление к металлу — отдельный узел, решается проектом; анкер в бетон здесь не применяется.

Профнастил по металлу. Тоже отдельное решение.

Во всех случаях, кроме первого, узел крепления к основанию проектируется, а не подбирается из каталога. Мы производим и поставляем рейку и подсистему; конструктивное решение узла к перекрытию — работа проектировщика объекта.

Сколько это в деньгах

Пример: потолок 3 × 24 метра, рейки поперёк, гребёнка идёт вдоль тремя рядами, шаг подвесов вдоль ряда — 1,2 метра.

Точек подвеса: 3 ряда × 20 точек = 60. Стоимость: 60 × 114 = 6 840 ₽.

Уменьшили шаг подвесов до 0,9 метра — точек станет 3 × 27 = 81, стоимость 9 234 ₽. Плюс треть.

Для сравнения, рейка на этом потолке стоит около 314 000 ₽, а гребёнка — около 39 000 ₽. То есть подвесы — это примерно два процента сметы материалов. Экономить на них, рискуя плоскостью, смысла не имеет; а вот закладывать их в смету обязательно, потому что «забыли» здесь стоит остановки работ.

Что должно быть в проекте

Чтобы считать было из чего:

1. Шаг гребёнок — расстояние между рядами несущей.
2. Шаг подвесов вдоль ряда гребёнки.
3. Тип перекрытия и решение по анкеровке.
4. Отметка чистого потолка — от неё зависит длина шпилек.
5. Места сгущения — под оборудованием, на краях полей, в местах перепадов.
6. Узлы примыкания к стенам и к соседним системам.

Коротко

Точка подвеса — узел из четырёх деталей с резьбой М8: анкер латунный (30 ₽), шпилька (78 ₽), гайка (4 ₽), шайба (2 ₽). Итого 114 ₽ за узел.

Резьба по всей длине шпильки нужна для регулировки: каждая точка выставляется отдельно, поэтому плоскость потолка не зависит от геометрии перекрытия.

Латунь в анкере — против ржавых подтёков из бетона через годы. Шайба — против продавливания тонкого металла гребёнки.

Шаг подвесов назначает проект по пролётам, весу плоскости и оборудованию. Из площади потолка число точек не выводится.

Доля подвесов в смете материалов — около двух процентов. Это не та статья, на которой экономят.

Минимальный заказ по рейке — от 1 000 погонных метров. Производство и склад в Балашихе, отгрузка складских позиций 10–15 рабочих дней. Доставка по России за счёт заказчика, самовывоз по доверенности или с печатью. Гарантия 5 лет на геометрию и покрытие от даты отгрузки, НДС 22%. Монтаж не выполняем: мы производитель и поставщик, узлы описаны для проектировщика и монтажной организации.
