Перфорированные реечные потолки: как перфорация работает и когда она действительно нужна

Дырки не поглощают звук

Звукопоглощение — это превращение энергии звуковой волны в тепло за счёт трения воздуха в порах материала. Металл с отверстиями пористым материалом не является: волна проходит сквозь него практически без потерь.

Работающая конструкция состоит из трёх частей:

1. Перфорированная поверхность — она пропускает звук внутрь, а не поглощает его.
2. Пористый материал за ней — акустический флис, минеральная вата, войлок. Вот он и работает.
3. Воздушный зазор заданной величины между поверхностью и жёстким основанием — от него зависит, на каких частотах конструкция эффективна.

Убрать любую из трёх частей — и работать перестаёт вся система. Перфорированная рейка без подложки — это просто рейка с отверстиями.

На объекте Т-Банка, где мы поставляли 2 000 м² панелей Hook-on, конструкция собрана полностью: перфорация 1,5 мм и акустический флис за ней. Именно флис делает основную работу.

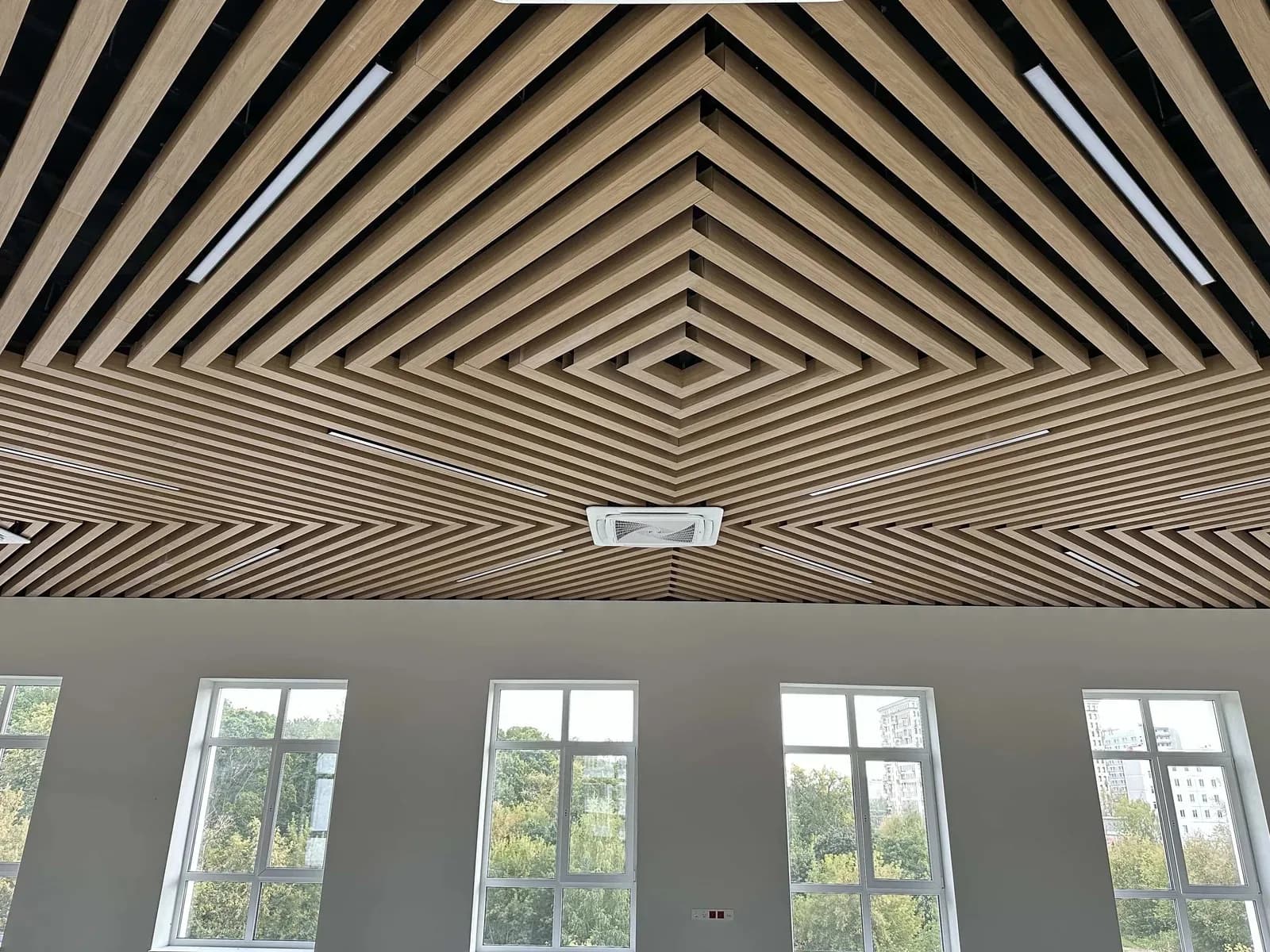

Особый случай: открытый реечный потолок

Здесь начинается то, что отличает кубообразную рейку от кассетного потолка, и это стоит понять до того, как заказывать перфорацию.

Реечный потолок и так проницаем. Между рядами открытые просветы — обычно 20 мм при шаге 50–70 мм, то есть заметная доля площади вообще ничем не закрыта. Звук уходит через эти просветы в запотолочное пространство свободно, без всякой перфорации.

Отсюда два вывода.

Первый. Если над рейками есть звукопоглощающий материал — акустический мат на плите, или сама плита обработана, — реечный потолок работает как акустический и без перфорации самой рейки. Просветы делают ту же работу, что дырки.

Второй. Если над рейками голый бетон, то перфорация в полке рейки почти ничего не добавит. Звук пройдёт через отверстия, отразится от плиты и вернётся.

Поэтому правильный первый вопрос звучит не «сделайте перфорированную рейку», а «что находится над потолком».

Когда перфорация рейки всё-таки нужна

Три сценария, в которых она работает.

Плотная раскладка. Чем уже зазор между рейками, тем меньше открытой площади. При зазоре 10 мм и широком сечении потолок приближается к сплошному — и перфорация начинает иметь значение.

Глубокий профиль. Глубокая рейка экранирует звук с боков так же, как свет. Отверстия в полке дают волне прямой путь вверх.

Акустический материал на самой рейке. Флис, наклеенный с внутренней стороны профиля, превращает каждую рейку в отдельный поглотитель. Тогда перфорация — обязательная часть конструкции.

Чего мы не публикуем

Вопрос, который проектировщики задают первым: коэффициент звукопоглощения.

Отвечаем честно: числовых коэффициентов звукопоглощения для кубообразной рейки мы не публикуем. Это параметр, который у нас в списке на уточнение у производства, и выдумывать его мы не будем.

Причина, по которой это не формальность: коэффициент бессмысленен без описания всей конструкции. Одна и та же перфорированная рейка с флисом и без, с зазором 50 мм и 200 мм, при шаге 50 и 100 мм даёт разные результаты. Цифра, вырванная из контекста конструкции, вводит в заблуждение.

Если по объекту нужны расчётные значения, это разговор с конкретной конструкцией на руках: сечение, шаг, тип перфорации, материал и толщина подложки, величина воздушного зазора.

Что вообще перфорируется

На производстве RUFER перфорация делается лазерной резкой. Диаметр отверстий и шаг задаются под задачу; подтверждённое на объекте исполнение — перфорация 1,5 мм (Т-Банк, панели Hook-on с акустическим флисом).

Для кубообразной рейки перфорация — проектное исполнение, а не складская позиция. В каталоге лежат девять сечений в трёх исполнениях без перфорации: RAL 9003, RAL 9005 и декор под дерево. Перфорированная рейка считается под заказ, срок называется после расчёта.

На объекте ГБУ «Мосгорспорт» перфорированный потолок Cube стоит — об этом у нас есть отдельный разбор в блоге.

Что реально влияет на акустику помещения

Полезная перспектива для того, кто пришёл за перфорацией.

Площадь поглощения важнее материала. Потолок — самая большая свободная поверхность в помещении, и именно поэтому им занимаются. Но если пол твёрдый, стены гладкие, а мебели мало, одного потолка не хватит.

Частотный диапазон. Разные конструкции работают на разных частотах. Гул в спортзале и разборчивость речи в переговорной — разные задачи с разными решениями.

Геометрия. Параллельные твёрдые поверхности дают порхающее эхо независимо от того, что на потолке.

Цель. «Чтобы было тише» и «чтобы было разборчиво» — не одно и то же. Первое про уровень, второе про время реверберации.

Всё это — работа акустика, а не поставщика потолка. Наша часть — изготовить конструкцию, которая заложена в проект.

Что спросить и что сообщить при заказе

1. Что над потолком — голая плита, покрашенная плита, акустический мат.
2. Задача — снизить общий уровень, улучшить разборчивость речи, убрать гул на конкретных частотах.
3. Есть ли акустический расчёт по объекту и какие значения в нём требуются.
4. Шаг и зазор раскладки — от них зависит доля открытой площади.
5. Сечение и глубина профиля.
6. Нужна ли подложка и какая.

Коротко

Перфорация сама по себе звук не поглощает: работает пористый материал за ней и воздушный зазор.

Реечный потолок уже проницаем за счёт просветов между рядами. Если над ним есть поглотитель, он работает как акустический и без перфорации; если над ним голый бетон, перфорация мало что изменит.

Числовых коэффициентов звукопоглощения по кубообразной рейке мы не публикуем — это параметр на уточнение, и он бессмыслен без описания всей конструкции.

Перфорация делается лазерной резкой, для рейки это проектное исполнение, а не складская позиция.

Минимальный заказ по рейке — от 1 000 погонных метров. Производство и склад в Балашихе, отгрузка складских позиций 10–15 рабочих дней. Доставка по России за счёт заказчика, самовывоз по доверенности или с печатью. Гарантия 5 лет на геометрию и покрытие от даты отгрузки, НДС 22%. Монтаж не выполняем: мы производитель и поставщик.
