Криволинейный потолок из кубообразной рейки: радиусы, изгибы и что на самом деле гнётся

«Можно ли сделать реечный потолок круглым» — вопрос, на который честный ответ занимает не одно слово. Потому что «круглым» проектировщик, заказчик и монтажник называют три разные вещи, и стоят они по-разному.

Разложим по порядку, начиная с самого простого и частого.

Способ первый: криволинейный контур, прямые рейки

Самый распространённый вариант и, вопреки ожиданиям, самый дешёвый.

Рейки остаются прямыми. Криволинейной делается граница поля: плоскость реек заканчивается не по прямой линии у стены, а по дуге, овалу или свободной кривой. Каждый ряд обрезается по своей длине так, чтобы торцы всех рядов вместе легли на нужную кривую.

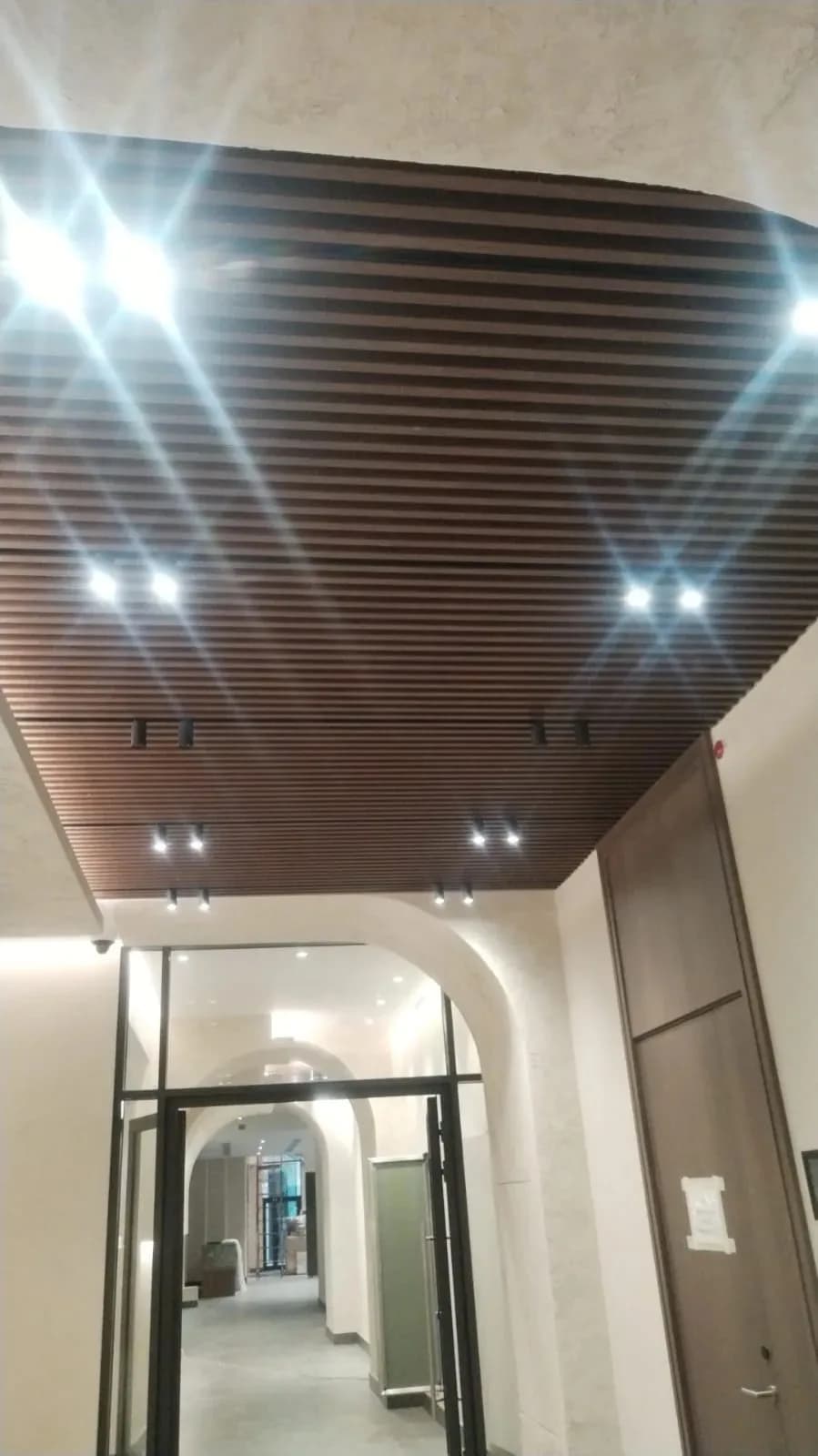

Именно так устроен потолок на фотографии к этой статье — в санатории «Барвиха», где стоит рейка 30×85 мм в декоре Choco Wood, две тысячи квадратных метров. Ряды прямые, контур плавный.

Что требуется. Раскладка с длиной каждого ряда. Дуга радиусом три метра на шаге 50 мм — это примерно сто двадцать рядов, и у каждого своя длина.

Где деньги. В отходах. Из трёхметрового хлыста, отрезанного на 2 140 мм, остаётся 860 мм, которые в следующий ряд не годятся, потому что там другая длина. На прямой раскладке остаток уходит в дело, на криволинейной — в контейнер.

Отсюда практический вывод: на криволинейных контурах нарезка в проектный размер окупается быстрее всего. Прокат тянет рейку до 6 метров и режет в любую длину, которую просит раскладка, — при хорошем объёме это обсуждается отдельно. Когда каждый ряд всё равно уникален, выгоднее получить его готовым.

Чем закрывают торцы. По дуге идёт ряд открытых торцов, и каждый нужно закрыть заглушкой: 50 ₽ за штуку, в каталоге RAL 9003 и RAL 9005. Незакрытый торец показывает снизу внутреннюю полость профиля, и аккуратная кривая заканчивается неопрятной линией. На дуге это видно сильнее, чем на прямой: глаз идёт по контуру и считывает каждый сбой.

Альтернатива заглушкам — теневой шов или окантовка по контуру, но это уже отдельный узел, который рисует проектировщик.

Способ второй: ломаная вместо кривой

Плоскость реек поворачивает не плавно, а короткими прямыми участками. Издали читается как дуга, вблизи видно, что она собрана из отрезков.

Приём работает там, где радиус большой, а точность не критична: закругление коридора, плавный обвод колонны, скругление угла зала.

Что происходит с несущей. Каждый участок — это поле со своим направлением реек, а значит со своим направлением гребёнок. На каждой границе участков нужен узел. Чем мельче шаг ломаной, тем ближе к дуге и тем больше узлов.

Где предел. Когда узлов становится больше, чем участков между ними, приём теряет смысл и дешевле вернуться к первому способу — прямым рейкам с криволинейным контуром.

Способ третий: гнутая рейка

Тот самый случай, ради которого обычно и задают вопрос: чтобы сама рейка шла по дуге.

Здесь нужно говорить прямо. В складском каталоге рейка прямая. Девять сечений от 30×30 до 50×50, хлыст 3 000 мм, оцинкованная сталь 0,4, 0,45 или 0,5 мм — всё это прямые профили. Радиусная рейка в каталоге не значится и в наличии не лежит.

Это не значит «невозможно». Это значит, что такой запрос считается под конкретный чертёж: радиус, сечение, толщина металла, длина дуги, количество. Нестандартные решения по рейке мы делаем по запросу, не серийно, и срок по ним называется после расчёта, а не до него.

Что важно понимать заказчику ещё до запроса: у гнутого профиля меняется всё сопряжение с подсистемой. Прямая гребёнка под криволинейную рейку не подходит — нужна либо гнутая несущая, либо частые прямые участки. Это не деталь, которую можно докупить, а узел, который проектируется.

Поэтому в девяти случаях из десяти разговор, начавшийся с «нужна гнутая рейка», заканчивается первым способом: прямые рейки, криволинейный контур. Результат снизу выглядит так, как хотел архитектор, а стоит в разы меньше.

Перепады и криволинейные плоскости в разрезе

Отдельная тема — когда потолок изгибается не в плане, а в разрезе: волна, свод, плавный переход с одной отметки на другую.

Здесь снова работает свойство реечного потолка, о котором мы пишем постоянно: высота каждой точки подвеса регулируется отдельно. Шпилька М8 с резьбой по всей длине, гайка М8 ходит по ней вверх и вниз, шайба распределяет усилие. Монтажник выставляет каждую точку по уровню.

Значит, гребёнку можно подвесить не в одной плоскости, а по заданной кривой — если кривая пологая. Рейка, защёлкнутая на такую несущую, пойдёт за ней. Предел здесь задаёт жёсткость профиля: чем круче кривая, тем сильнее рейка сопротивляется, и в какой-то момент либо перестаёт садиться в паз, либо начинает «играть» и портить плоскость.

Где проходит этот предел для конкретного сечения и толщины — вопрос расчёта под проект. Обещать общий радиус для всей линейки мы не будем: у 30×30 из стали 0,4 мм и у 50×50 из 0,5 мм поведение разное.

На что обратить внимание в проекте

Свет. На криволинейном контуре просветы между рейками идут веером относительно кривой, и линейный светильник, заведённый между рядами, упирается в границу под углом. Положение светильников согласуют вместе с раскладкой, а не после неё.

Вентиляция. Кассетный диффузор — прямоугольник. Вписать его в поле, ограниченное дугой, можно только там, где до границы остаётся место на целый прямоугольник. Эти точки видны на раскладке и не видны на плане потолка без раскладки.

Точка отсчёта. Кривую надо от чего-то вести. Обычно это центр помещения, ось входа или геометрический центр дуги. Если точку не зафиксировать в проекте, монтаж начнёт её искать сам, и результат будет зависеть от того, с какого края начали.

Стыки. Если ряды собираются из хлыстов, стыки в соседних рядах лучше разносить в шахматном порядке. На криволинейном контуре это особенно важно: выстроившиеся в линию стыки дают на потолке вторую кривую, которой в проекте не было.

Что заказывать

Позиция	Цена	Как считается
Кубообразная рейка RUFER Cube, сечение по проекту	от 158 до 442 ₽/пог. м	по раскладке, с длиной каждого ряда
Гребёнка RAL 9005, хлыст 3 000 мм, оц. сталь 0,7 мм	540 ₽/пог. м	по числу и длине рядов несущей
Соединитель гребёнки	48 ₽/шт	по стыкам несущей
Соединитель рейки	66 ₽/шт	по стыкам в рядах
Шпилька М8 / анкер М8 / гайка / шайба	78 / 30 / 4 / 2 ₽	по числу точек подвеса из проекта
Торцевая заглушка RAL 9003 или RAL 9005	50 ₽/шт	по числу открытых торцов — на дуге это каждый ряд

Ключевое отличие криволинейного потолка от прямого в закупке: количество почти ничего нельзя вывести из площади. Нужна раскладка. Метраж рейки, число заглушек, число стыков — всё берётся из неё.

Коротко

Три способа, и только третий про гнутую рейку. Первый — прямые рейки с криволинейным контуром — закрывает большинство задач и стоит дешевле остальных; именно так сделан потолок в «Барвихе». Второй — ломаная аппроксимация — годится на больших радиусах. Третий считается под чертёж и в каталоге не лежит.

Главная статья расходов на кривой — не материал, а отходы и заглушки. Нарезка в проектный размер здесь окупается быстрее, чем где бы то ни было.

Складские позиции отгружаются за 10–15 рабочих дней, нестандартный цвет по RAL или NCS — за 18–20. Минимальный заказ по рейке от 1 000 погонных метров. Производство и склад в Балашихе, доставка по России за счёт заказчика, самовывоз по доверенности или с печатью. Гарантия 5 лет на геометрию и покрытие от даты отгрузки, НДС 22%.

Монтаж не выполняем: мы производитель и поставщик. Всё, что описано выше про узлы и порядок сборки, — для проектировщика и монтажной организации, которые будут работать на объекте.
