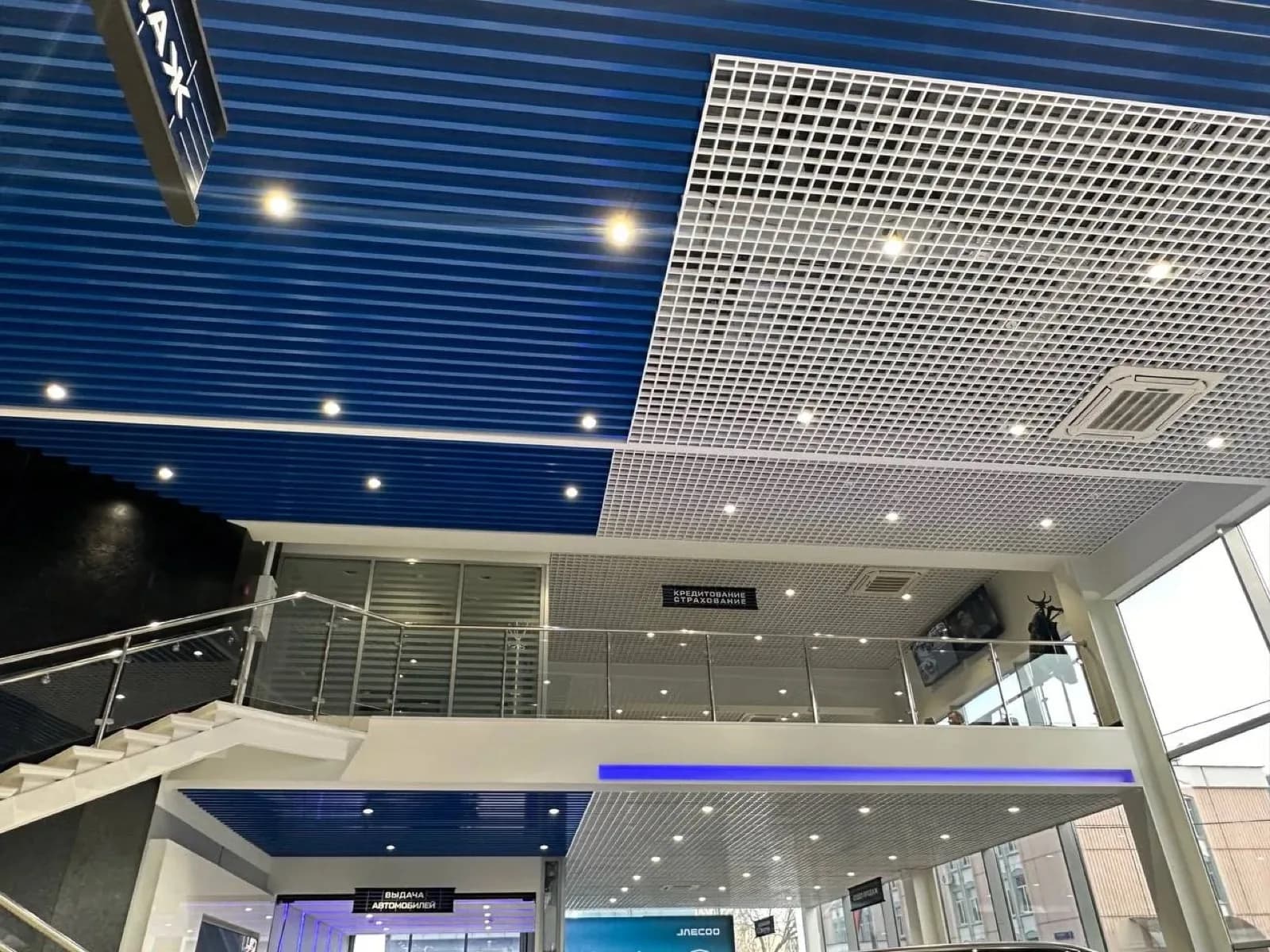

Крепление куборейки к полу и к стене: что решается каталогом, а что проектом

Чем вертикаль отличается от потолка

Направление нагрузки. У подвесного потолка вес тянет вниз, вдоль шпилек, и вся система работает на растяжение. У вертикальной конструкции вес идёт вдоль рейки, а основная расчётная нагрузка — горизонтальная: люди, тележки, случайные удары, а в высоких залах ещё и воздушные потоки от вентиляции.

Способ удержания рейки. В потолке рейка защёлкнута в паз и держится упругостью; собственный вес прижимает её вниз, к рабочему положению узла. В вертикальной конструкции вес направлен вдоль паза, а не поперёк — и удержание надо решать отдельно.

Доступность. Потолок трогают редко и только специально обученные люди. Вертикальную конструкцию на уровне человека трогают все и постоянно.

Требования. К перегородкам и стеновым обшивкам в общественных зданиях предъявляются свои требования по безопасности, и они не те же, что к потолку.

Поэтому вертикальная конструкция из рейки — это узел под конкретный проект, а не сборка из каталожных позиций.

Что берётся из каталога

Сама рейка. Тот же профиль, что и в потолке: девять сечений от 30×30 до 50×50, оцинкованная сталь 0,4, 0,45 или 0,5 мм, складские исполнения RAL 9003, RAL 9005 и декор под дерево, хлыст 3 000 мм. Прокат позволяет резать в проектный размер — для вертикальных конструкций это особенно уместно, потому что высота помещения почти никогда не кратна трём метрам.

Торцевые заглушки. 50 ₽ за штуку, RAL 9003 и RAL 9005. В вертикальной конструкции торцы почти всегда открыты и находятся на уровне глаз — значит, видны гораздо лучше, чем на потолке. Экономить на них здесь нельзя.

Гребёнка. 540 ₽ за погонный метр. Применима как элемент, в который садится рейка, но её собственное крепление к основанию проектируется отдельно: анкеровка в стену или в пол — не то же самое, что подвес на шпильке.

Крепёж М8. Резьба общая для линейки, но расчётная схема другая.

Что считается под проект

Опорная рама или стойка. Вертикальная конструкция должна на чём-то стоять или к чему-то крепиться. Это металлоконструкция, которую проектирует конструктор объекта под конкретную высоту, шаг и нагрузки.

Узел крепления к полу. Тип основания — стяжка, плита, фальшпол — определяет решение. Анкеровка в стяжку без выхода на плиту, например, годится далеко не всегда.

Узел крепления к стене. Материал стены (бетон, кирпич, газоблок, каркасная перегородка) определяет тип крепежа и допустимые нагрузки.

Шаг опор. Зависит от высоты конструкции, сечения рейки и нормируемых горизонтальных нагрузок.

Устойчивость и безопасность. Отдельно стоящая секция высотой выше человека — конструкция, за которую кто-то должен отвечать расчётом.

Мы в этой части участвуем как поставщик материала: даём сечения, толщины, цвета, длины и характеристики профиля. Конструктивное решение — работа проектировщика объекта, а сборка на площадке — работа монтажной организации. Монтаж мы не выполняем ни в потолке, ни на вертикали.

Три типовых сценария

Обшивка стены. Рейка идёт вертикально или горизонтально по существующей стене, закреплённая на подсистему, которая сама крепится к стене. Самый простой из трёх случаев: основание есть, устойчивость обеспечивает стена. Нагрузка — собственный вес и случайные воздействия.

Пристенный экран или панно. Участок рейки на стене как акцентный элемент. По сути то же самое, но с открытыми торцами по всему контуру — заглушки на каждый ряд с двух сторон.

Отдельно стоящая секция. Перегородка, экран, разделитель зон. Самый сложный случай: нужна опорная рама, крепление к полу, а часто и верхняя связь с потолком или со стеной. Здесь без конструктивного расчёта не обойтись.

Что важно на уровне глаз

Вертикальная конструкция находится в зоне, где её рассматривают с полуметра, а не с трёх метров. Отсюда несколько практических следствий.

Качество торцов важнее. На потолке торец виден снизу под углом, здесь — прямо. Заглушки обязательны, и цвет должен совпадать точно.

Декор читается как декор. Если на потолке древесный декор с расстояния трёх метров неотличим от дерева, то на стене с полуметра повтор рисунка заметен. Это не порок материала, а особенность применения — стоит знать заранее.

Отпечатки и царапины. До вертикальной поверхности дотрагиваются. Порошковое покрытие моется влажной тряпкой без абразива, но в местах интенсивного контакта стоит подумать о более тёмном исполнении или о защите нижней части.

Стыки на высоте глаз. Если конструкция выше трёх метров, в рядах появятся стыки. Здесь особенно оправдана нарезка рейки в проектный размер: высота помещения известна заранее, и ряд можно сделать цельным.

Как оформить запрос

1. Что именно строим: обшивка стены, пристенный экран, отдельно стоящая секция.
2. Габариты: высота, длина, для секции — обе стороны.
3. Основание: материал стены или пола, наличие фальшпола.
4. Сечение, толщина, цвет рейки и шаг между рядами.
5. Ориентация реек: вертикально или горизонтально.
6. Требования по нагрузкам, если они заданы техническим заданием.

Мы посчитаем материал: рейку в нужной длине, заглушки, гребёнку, крепёж. Конструктивную часть — опорную раму и узлы к основанию — закрывает проектировщик объекта.

Коротко

Подсистема Cube рассчитана на подвесной потолок. Вертикальная конструкция — другая расчётная схема: нагрузка горизонтальная, удержание рейки решается иначе, требования другие.

Из каталога берутся рейка, заглушки, гребёнка и крепёж М8. Опорная рама, узлы к полу и стене и шаг опор считаются под проект.

На уровне глаз важнее качество торцов, поведение декора и стойкость покрытия к прикосновениям, чем на потолке.

Нарезка рейки в проектный размер здесь особенно уместна: высота помещения известна и почти никогда не кратна складским трём метрам.

Минимальный заказ по рейке — от 1 000 погонных метров. Производство и склад в Балашихе, доставка по России за счёт заказчика, самовывоз по доверенности или с печатью. Гарантия 5 лет на геометрию и покрытие от даты отгрузки, НДС 22%. Монтаж не выполняем: мы производитель и поставщик.
