Гребёнка для кубообразной рейки: несущий профиль, который задаёт весь потолок

Что это такое

Гребёнка — несущий профиль из оцинкованной стали 0,7 мм, хлыст 3 000 мм, цвет RAL 9005. По всей длине нарезаны пазы с постоянным интервалом. Рейка защёлкивается в эти пазы сверху и держится собственной упругостью, без крепежа.

Сама гребёнка подвешивается к перекрытию на шпильках М8 с латунными анкерами. Между шпилькой и гребёнкой — гайка и шайба, которыми и выставляется высота.

Цена — 540 ₽ за погонный метр, то есть 1 620 ₽ за хлыст. Отгружается упаковками по 10 штук.

Почему она задаёт шаг раскладки

Это главное, что стоит понять про гребёнку, и это неочевидно из её описания.

Пазы нарезаны с постоянным интервалом. Расстояние между рейками определяется не тем, где вы их поставите, а тем, через сколько пазов вы поставите следующую.

Отсюда следствия, которые меняют проект:

Шаг дискретен. Нельзя получить произвольный зазор — только тот, что кратен интервалу пазов. Зазор «примерно двадцать миллиметров» в проекте превращается в конкретное число, которое определяет гребёнка.

Один и тот же метраж рейки на одной гребёнке даёт разные потолки. Ставите через паз — частый дробный рисунок. Через три — редкий и открытый.

Смешанная раскладка не требует ничего дополнительного. Хотите сгустить ряды над входной зоной — просто ставите чаще. Хотите чередовать сечения — гребёнка принимает и 30×30, и 50×50, и любую толщину линейки: 0,4, 0,45 и 0,5 мм садятся в один и тот же паз.

Последний пункт стоит выделить: подсистема Cube одна на всю линейку. Подбирать гребёнку под сечение или под цвет рейки не нужно.

Почему гребёнка чёрная

Вопрос, который задают почти всегда: зачем несущей чёрный цвет, если её не видно?

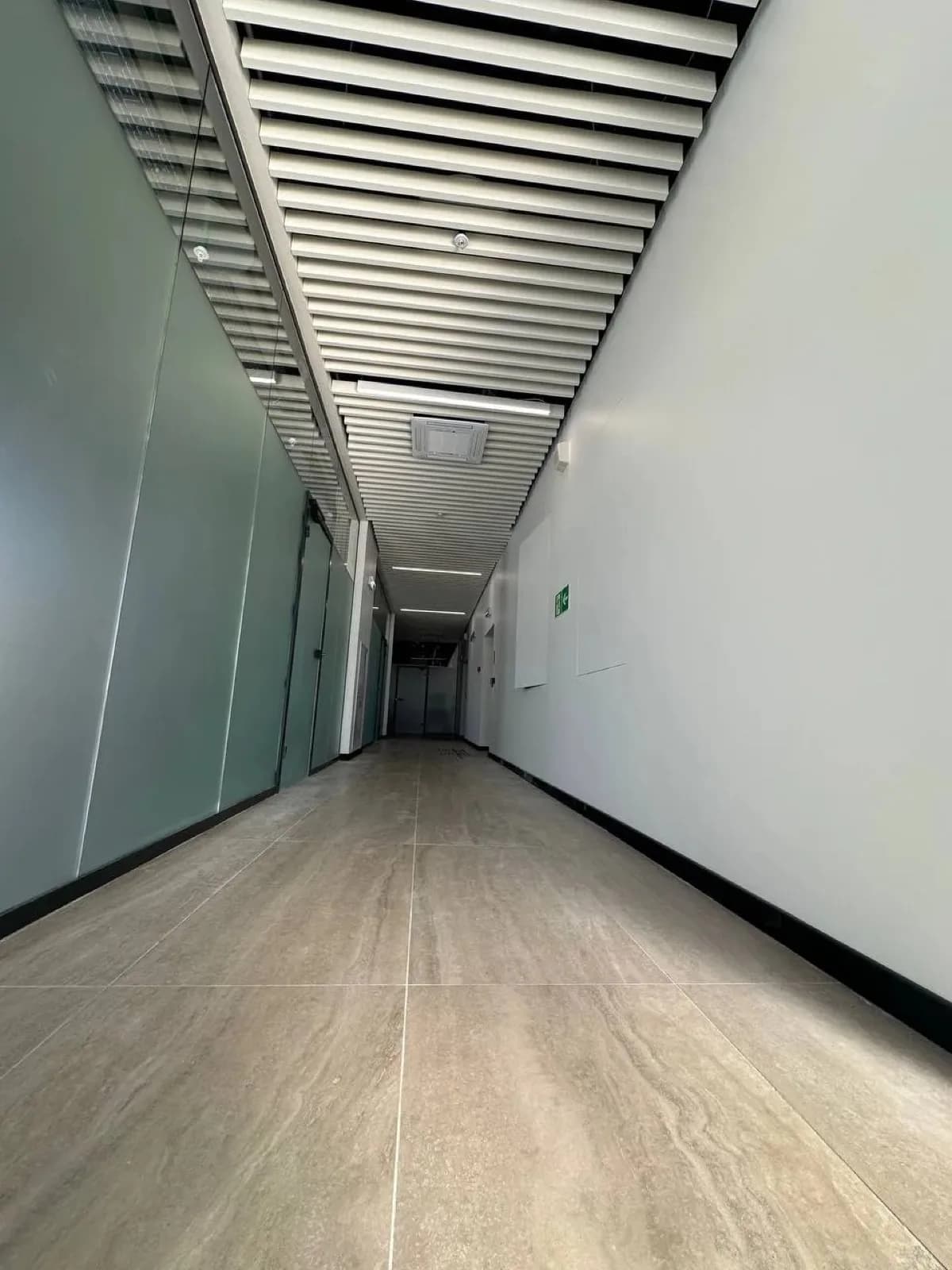

Её видно. Реечный потолок открытый, и при взгляде снизу в просветах между рейками видна именно гребёнка. Если бы она была оцинкованной или белой, снизу читалась бы светлая полоса поперёк ритма реек — и взгляд цеплялся бы за подсистему вместо рисунка.

Чёрная уходит в тень вместе с запотолочным пространством. На светлом потолке это работает не хуже, чем на тёмном: просвет и так тёмный, потому что света в нём нет.

Практический вывод для проекта: красить плиту и трассы над потолком в тёмный имеет смысл при любом цвете рейки, а не только при чёрной. Гребёнка уже тёмная; если остальное запотолочное пространство светлое и пёстрое, эффект пропадает.

Как считается метраж

Здесь чаще всего ошибаются, и ошибка стоит денег в обе стороны.

Гребёнка всегда перпендикулярна рейкам. Выбрали направление реек — выбрали направление несущей.

Метраж гребёнки не выводится из метража рейки. Он зависит от шага гребёнок, который назначает проект под длину пролётов и вес плоскости. При шаге гребёнок 1,2 метра на потолке 3 × 24 метра с рейками поперёк получится три ряда несущей длиной по 24 метра — 72 погонных метра, то есть 38 880 ₽. При шаге 0,9 метра рядов будет четыре, и цифра вырастет на треть.

Стыки считаются отдельно. Хлыст гребёнки 3 000 мм; ряд длиной 24 метра — это восемь хлыстов и семь стыков. На каждый нужен соединитель гребёнки — 48 ₽ за штуку.

Соединитель делает не только механическую работу. Он сохраняет шаг пазов на стыке. Если шаг сбивается, рейки за стыком уходят из общего ритма, и на потолке появляется полоса с другим рисунком — дефект, который видно с пола и который нельзя исправить, не разобрав ряд.

Подвесы: чем гребёнка держится

На каждую точку подвеса идёт связка из четырёх позиций, и порознь они смысла не имеют:

Позиция	Цена	Зачем
Анкер латунный М8	30 ₽	заходит в перекрытие; латунь не ржавеет в контакте с влагой стяжки и не даёт подтёков на потолке
Шпилька М8	78 ₽	вертикальная связь; резьбой по всей длине выставляется плоскость
Гайка М8	4 ₽	ходит по резьбе, ею ловят горизонт; на узлах с контргайкой — по две
Шайба М8	2 ₽	распределяет усилие затяжки, иначе гайка продавит тонкий металл гребёнки

Итого 114 ₽ за узел при одной гайке. Резьба М8 общая для всей подсистемы Cube.

Про шайбу стоит сказать отдельно, потому что её чаще всего и пропускают. Деталь стоит два рубля, а её отсутствие проявляется не на монтаже, а через сезон-другой: затянутая без шайбы гайка продавливает металл гребёнки, точка подвеса проседает, и плоскость, выставленная по уровню, начинает гулять. Потолок к этому моменту уже сдан.

Почему потолок садится ровно на кривом перекрытии

Это следствие конструкции, и оно объясняет, почему реечный потолок часто выбирают в реконструкции.

Каждая точка подвеса регулируется отдельно: гайку крутят вверх или вниз по резьбе шпильки. Пока гайки не затянуты, вся плоскость подвижна, и горизонт ловится по уровню, а не наследуется от перекрытия.

Монолит с перепадом, плиты с разной высотой опирания, балки и ригели — на плоскость потолка они не влияют. Её задают шпильки. По той же причине потолок можно опустить на нужную отметку: расстояние от перекрытия определяется длиной выпущенной шпильки.

Что заказать вместе с гребёнкой

• Соединитель гребёнки — 48 ₽, по числу стыков несущей.
• Шпилька, анкер, гайка, шайба — по числу точек подвеса из проекта.
• Соединитель рейки — 66 ₽, по числу стыков в рядах самой рейки (это другая позиция, их путают).
• Торцевые заглушки — 50 ₽, по числу открытых торцов рейки.

Ни одна из этих позиций не считается по площади. Все — по раскладке.

Частые ошибки

Считать подсистему «примерно десять процентов от рейки». Доля зависит от шага подвесов и от раскладки и может отличаться в полтора-два раза между двумя объектами одинаковой площади.

Путать соединитель гребёнки и соединитель рейки. Разные детали, разные цены, разный подсчёт: первый — по стыкам несущей, второй — по стыкам в рядах.

Заказывать анкеры «по метражу рейки». Они считаются по числу точек подвеса. На двух объектах одинаковой площади число анкеров может отличаться заметно.

Экономить на шайбах. Два рубля против проседающей плоскости через год.

Забывать, что гребёнка тоже имеет длину 3 000 мм. На длинных рядах её стыки и соединители — отдельная строка в смете.

Коротко

Гребёнка — оцинкованная сталь 0,7 мм, хлыст 3 000 мм, RAL 9005, 540 ₽ за погонный метр. Одна на всю линейку Cube: принимает любое сечение от 30×30 до 50×50 и любую толщину.

Шаг раскладки задают её пазы: расстояние между рейками — это число пазов, а не произвольная величина.

Чёрный цвет функционален: гребёнку видно снизу в просветах, и тёмная она уходит в тень.

Метраж гребёнки и количество подвесов берутся из раскладки, а не из площади и не из метража рейки.

Минимальный заказ по рейке — от 1 000 погонных метров. Производство и склад в Балашихе, отгрузка складских позиций 10–15 рабочих дней. Доставка по России за счёт заказчика, самовывоз по доверенности или с печатью. Гарантия 5 лет на геометрию и покрытие от даты отгрузки, НДС 22%. Монтаж не выполняем — мы производитель и поставщик, узлы описаны для проектировщика и монтажной организации.
