Ёлочка, ромб и веер из кубообразной рейки: как собирается рисунок на потолке

Прямая раскладка реечного потолка — это ритм. Рисунок из рядов — это уже композиция: у неё есть центр, направление и смысловой акцент. Разница примерно как между линованной бумагой и чертежом.

На объекте ГБУ «Мосгорспорт» мы поставляли рейку на залы, где собраны все три основных приёма сразу: ряды сходятся углом, закручиваются концентрическими ромбами и расходятся веером. Разберём, как такие потолки устроены изнутри и во что обходятся.

Одно правило, из которого следует всё остальное

Потолок из кубообразной рейки — два перпендикулярных слоя. Сверху несущая гребёнка с пазами, снизу поперёк неё защёлкнутые рейки.

Гребёнка всегда перпендикулярна рейкам. Не «обычно», а всегда: иначе рейка просто не сядет в паз.

Поэтому любая смена направления реек означает смену направления гребёнки. Поле с рейками под 45 градусов требует гребёнок под 45 градусов. Два поля, сходящиеся углом, — это две системы несущих, которые где-то должны закончиться и передать нагрузку.

Отсюда главный вывод этой статьи, и он практический: рисунок закладывается в проект вместе с подсистемой. Взять потолок, спроектированный как прямая раскладка, и собрать из него ёлочку невозможно — не хватит несущей, и её придётся ставить заново.

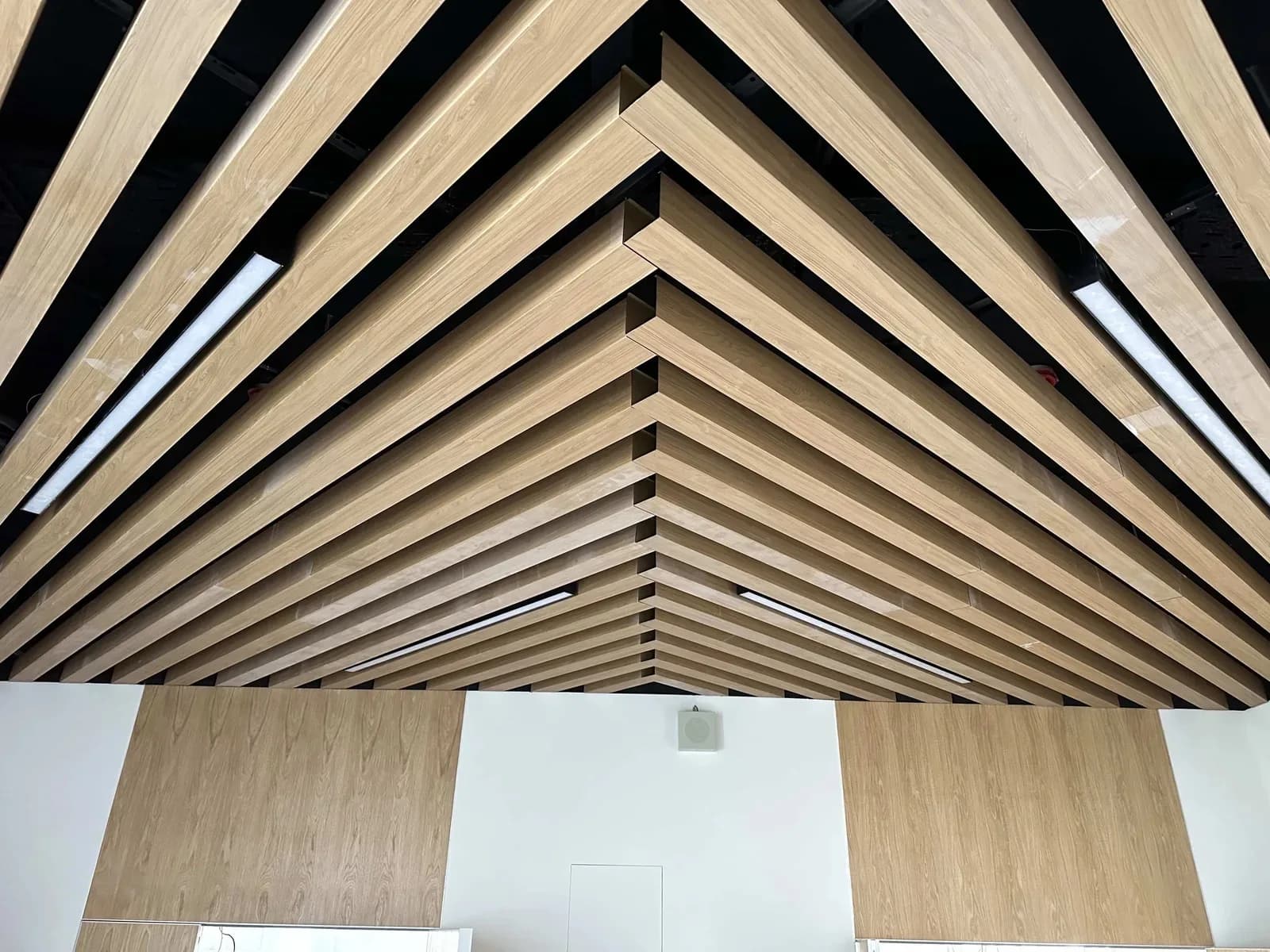

Ёлочка

Два поля реек, сходящихся под углом к общей оси. Классическая ёлочка — по 45 градусов с каждой стороны, но угол может быть любым.

Что даёт. Ось, вдоль которой собирается композиция. Ёлочка читается как стрелка и задаёт направление сильнее, чем прямая раскладка. В большом зале она собирает пространство к центру, в проходной зоне — указывает путь.

Что происходит с несущей. Два поля гребёнок, тоже под углом, и линия их встречи. По этой линии проходит граница, на которой ряды одного поля упираются в ряды другого. Узел в этом месте — не типовой, его рисуют отдельно: ряды должны сойтись точно, иначе ось «поплывёт», и это будет видно через весь зал.

Подрезка. Каждый ряд у оси режется под углом. Каждый ряд у стены — тоже под углом. То есть косых резов вдвое больше, чем в прямой раскладке.

Где точность критична. В вершине угла. Если два соседних ряда сошлись с ошибкой в миллиметр, по всей длине оси набежит расхождение, и глаз его поймает — потому что именно на ось он и смотрит.

Концентрический ромб

Ряды образуют вложенные друг в друга ромбы, сходящиеся к центру. Тот самый рисунок, который на фотографиях выглядит как рябь на воде.

Что даёт. Центр. Композиция с выраженной точкой схода работает там, где под потолком есть что-то главное: зона ресепшена, центр зала, сцена, атриум. Взгляд собирается в одну точку.

Как устроено. Это четыре поля ёлочки, сведённые в квадрат. Соответственно, четыре системы гребёнок и четыре линии встречи, сходящиеся в общем центре. Самый сложный из трёх приёмов и по проектированию, и по сборке.

Подрезка. Каждый следующий ромб короче предыдущего, и каждый ряд в нём — отдельная длина с двумя косыми резами. Складскими хлыстами такое собирать можно, но отходов будет много. Это тот случай, когда нарезка в проектный размер окупается: прокат тянет рейку до 6 метров и режет в любую длину по согласованию, и для раскладки, где каждый ряд свой, это меняет экономику целиком.

Инженерия. На фотографиях объекта видно, как в ромб вписаны кассетные диффузоры и линейные светильники. Это не случайность: оборудование в такой потолок закладывают на стадии раскладки, потому что «подвинуть на десять сантиметров» в концентрическом рисунке нельзя — сдвинется весь ромб.

Веер

Ряды расходятся из одной точки, постепенно меняя угол. Самый пластичный приём и самый требовательный к раскладке.

Что даёт. Движение. Веер не указывает направление, как ёлочка, а раскрывает пространство — обычно от входа вглубь помещения или от узкого места к широкому.

Как устроено. Угол между соседними рядами меняется непрерывно, значит шаг вдоль гребёнки переменный: у вершины ряды сгущаются, на периферии расходятся. Гребёнка при этом остаётся прямой, но каждая пересекает рейки под своим углом.

Что с зазором. Тут главная тонкость. В веере зазор между рейками физически не может быть постоянным: ряды не параллельны. У вершины они почти сходятся, на краю расходятся. Это надо принимать как свойство приёма, а не бороться с ним: попытка выровнять зазор превращает веер обратно в прямую раскладку.

Подрезка. Каждый ряд уникален по длине и по углам реза с обеих сторон. Без нарезки в проектный размер объём отходов становится неприличным.

Что рисунок делает с деньгами

Три статьи, и все три растут.

Материал. Сам метраж рейки от рисунка почти не зависит — он задаётся шагом, а не направлением. А вот отходы зависят сильно: косые резы дают обрезки, которые не переиспользовать. В прямой раскладке остаток от ряда уходит в следующий ряд; в ромбе следующий ряд другой длины.

Комплектующие. Соединители рейки (66 ₽ за штуку) и соединители гребёнки (48 ₽) считаются по числу стыков, а в сложной раскладке стыков больше: полей несколько, границы между ними дополнительные.

Проектирование и монтаж. Не наша статья расходов, но заказчику её видно: раскладку надо нарисовать, узлы стыка полей — проработать, а собрать это сложнее прямой сетки.

Чем это компенсируется. Одним, но весомым: потолок становится самостоятельной частью интерьера. В зале, где кроме потолка смотреть особо не на что — спортивный объект, холл, рекреация, — это единственная плоскость, которая работает.

Что можно сделать проще и дешевле

Если нужен не рисунок, а разнообразие, есть приёмы попроще.

Смена сечения в пределах одной плоскости. Гребёнка общая для всей линейки Cube: она принимает и 0,4, и 0,45, и 0,5 мм, и любое сечение от 30×30 до 50×50. Значит, можно вести поле рейкой 40×30, а над входной зоной сгустить рисунок узкой 30×40 — на той же подсистеме, без единого дополнительного узла. Меняется только то, через сколько пазов ставится следующий ряд.

Смена шага без смены сечения. Тот же приём ещё проще: сгущение или разрежение рядов, чтобы выделить зону. Ни подрезки, ни новых узлов.

Смена цвета. Поле белой рейки RAL 9003 и вставка чёрной RAL 9005 в одной плоскости — на объекте МГТУ имени Баумана такие вставки есть. Подсистема одна, рисунок прямой, а акцент считывается.

Разрыв плоскости. Потолок-остров вместо сплошного поля. Тут понадобятся торцевые заглушки по 50 ₽ на каждый открытый торец, но это всё равно дешевле и проще любого сложного рисунка.

Коротко

Ёлочка, ромб и веер — это не варианты укладки, а разные конструкции: у каждой своя система несущих гребёнок и свои узлы на границах полей.

Поэтому их закладывают в проект целиком, вместе с подсистемой и с местами под светильники и диффузоры. Собрать такой потолок из подсистемы, рассчитанной на прямую раскладку, нельзя.

Основная дополнительная статья расходов — не материал, а отходы от косых резов. Нарезка рейки в проектный размер на сложных раскладках окупается быстрее, чем на прямых.

Складской хлыст 3 000 мм, прокат до 6 метров с резкой в размер по согласованию. Девять сечений, исполнения RAL 9003, RAL 9005 и декор под дерево, любой цвет по RAL и NCS со сроком 18–20 рабочих дней против 10–15 у складских позиций. Минимальный заказ от 1 000 погонных метров.

Производство и склад в Балашихе. Доставка по России за счёт заказчика, самовывоз по доверенности или с печатью. Гарантия 5 лет на геометрию и покрытие от даты отгрузки, НДС 22%. Монтаж не выполняем — мы производитель и поставщик; рисунок на объекте собирает монтажная организация по проекту.
